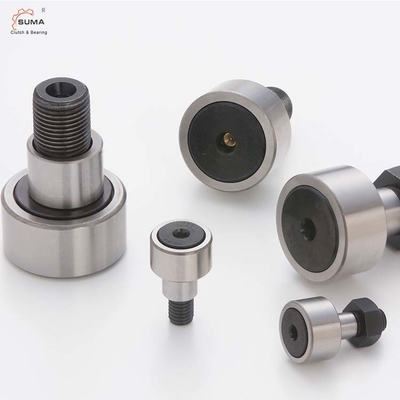

CCFE-SBシリーズ風変りなスタッド カム従節軸受けCCFH-1 3/4-SB
技術的なデータ
次元および容量
BRG.いいえ。 |
ローラーDIA。 (RD) +.000 -.001 |
ローラー 幅 (w) +.000 -.005 |
ブッシュ。 L'GTH. (G*) +.000 -.010 |
ブッシュ。DIA. (BD) ±.001 |
スタッドL'GTH。 (SL) |
MIN. THR'D L'GTH. (TL) |
大丈夫です THR'DS. |
ECC. |
LUB.適合の鈴の音 サイズ(f) |
** RECOM。締め金で止めること トルクLBS。- 。 |
MAX.空電 容量LBS。 |
BASIC DYN。 評価LBS。 |
CCFE-1/2-N-SB | .500 | .344 | .250 | .250 | 1/2 | 1/4 | 10-32 | .010 | - | 15 | 720 | 620 |
CCFE-1/2-SB | .500 | .375 | .375 | .250 | 5/8 | 1/4 | 10-32 | .010 | - | 15 | 790 | 680 |
CCFE-9/16-SB | .5625 | .375 | .375 | .250 | 5/8 | 1/4 | 10-32 | .010 | - | 15 | 790 | 680 |
CCFE-5/8-SB | .625 | .4375 | .437 | .375 | 3/4 | 5/16 | 1/4-28 | .015 | - | 35 | 1215 | 955 |
CCFE-11/16-SB | .6875 | .4375 | .437 | .375 | 3/4 | 5/16 | 1/4-28 | .015 | - | 35 | 1215 | 955 |
CCFE-3/4-SB | .750 | .500 | .500 | .500 | 7/8 | 3/8 | 3/8-24 | .015 | 3/16 | 95 | 2065年 | 1660 |
CCFE-7/8-SB | .875 | .500 | .500 | .500 | 7/8 | 3/8 | 3/8-24 | .015 | 3/16 | 95 | 2065年 | 1660 |
CCFE-1-SB | 1.000 | .625 | .500 | .625 | 1 | 1/2 | 7/16-20 | .030 | 3/16 | 250 | 3060 | 2225 |
CCFE-1 1/8-SB | 1.125 | .625 | .500 | .625 | 1 | 1/2 | 7/16-20 | .030 | 3/16 | 250 | 3060 | 2225 |
CCFE-1 1/4-SB | 1.250 | .750 | .625 | .687 | 1 1/4 | 5/8 | 1/2-20 | .030 | 3/16 | 350 | 4250 | 3930 |
CCFE-1 3/8-SB | 1.375 | .750 | .625 | .687 | 1 1/4 | 5/8 | 1/2-20 | .030 | 3/16 | 350 | 4250 | 3930 |
CCFE-1 1/2-SB | 1.500 | .875 | .750 | .875 | 1 1/2 | 3/4 | 5/8-18 | .030 | 3/16 | 650 | 5640 | 4840 |
CCFE-1 5/8-SB | 1.625 | .875 | .750 | .875 | 1 1/2 | 3/4 | 5/8-18 | .030 | 3/16 | 650 | 5640 | 4840 |
CCFE-1 3/4-SB | 1.750 | 1.000 | .875 | 1.000 | 1 3/4 | 7/8 | 3/4-16 | .030 | 3/16 | 1250 | 7920 | 6385 |
CCFE-1 7/8-SB | 1.875 | 1.000 | .875 | 1.000 | 1 3/4 | 7/8 | 3/4-16 | .030 | 3/16 | 1250 | 7920 | 6385 |
CCFE-2-SB | 2.000 | 1.250 | 1.000 | 1.187 | 2 | 1 | 7/8-14 | .030 | 3/16 | 1500 | 10570 | 8090 |
CCFE-2 1/4-SB | 2.250 | 1.250 | 1.000 | 1.187 | 2 | 1 | 7/8-14 | .030 | 3/16 | 1500 | 10570 | 8090 |
CCFE-2 1/2-SB | 2.500 | 1.500 | 1.125 | 1.375 | 2 1/4 | 1 1/8 | 1-14 | .030 | 3/16 | 2250 | 16450 | 11720 |
CCFE-2 3/4-SB | 2.750 | 1.500 | 1.125 | 1.375 | 2 1/4 | 1 1/8 | 1-14 | .030 | 3/16 | 2250 | 16450 | 11720 |
CCFE-3-SB | 3.000 | 1.750 | 1.250 | 1.750 | 2 1/2 | 1 1/4 | 1 1/4-12 | .060 | ①1/4 | 3450 | 24910 | 15720 |
CCFE-3 1/4-SB | 3.250 | 1.750 | 1.250 | 1.750 | 2 1/2 | 1 1/4 | 1 1/4-12 | .060 | ①1/4 | 3450 | 24910 | 15720 |
CCFE-3 1/2-SB | 3.500 | 2.000 | 1.375 | 1.812 | 2 3/4 | 1 3/8 | 1 3/8-12 | .060 | ①1/4 | 4200 | 31625 | 22800 |
CCFE-4-SB | 4.000 | 2.250 | 2.000 | 2.000 | 3 1/2 | 1 1/2 | 1 1/2-12 | .060 | ①1/4 | 5000 | 44770 | 29985 |
特徴
風変りなスタッド カム従節軸受けは多数の密集した構造、高い回転正確さ、大きい変化、広い適応性を含み、容易な取付けおよび高い放射状の負荷におよびある特定の衝撃荷重耐えることができ、工作機械で広く利用されている、織物および印刷機械類冶金、加工ラインおよび等。
風変りなスタッド カム従節軸受けは機械で造られた厚壁外リングで、針のローラーまたは円柱ローラー セット、またはおりの指導または全必要量の針のローラー、内部リングまたはボルトおよびシール構成される。
