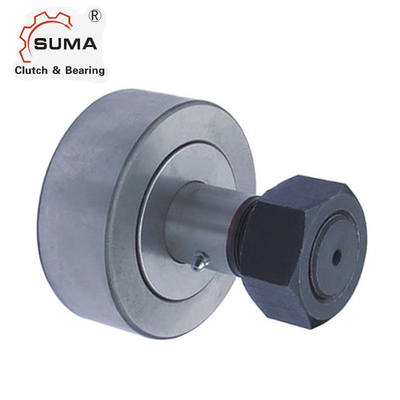

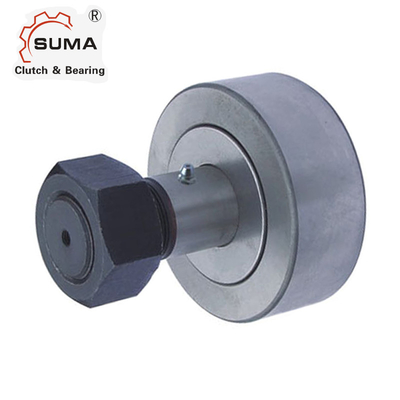

CFE-3 1/4-Sの風変りなおりの指導によって密封されるスタッド カム従節
特徴
それは多数の密集した構造、高い回転正確さ、大きい変化、広い適応性を含み、容易な取付けおよび高い放射状の負荷におよびある特定の衝撃荷重耐えることができ、工作機械で広く利用されている、織物および印刷機械類冶金、加工ラインおよび等。
技術的なデータ
製品名 | CFE-3 1/4-Sのスタッドのタイプ トラック ローラー |
モデル | CFE-3 1/4-S |
材料 | GCr15 |
パッケージ | カートン箱/木箱、滑車、等 |
支払の言葉 | TT.L/C、D/A、D/P、ウェスタン・ユニオン |
受渡し時間 | サンプルのための2-4日、大きい順序のための7日 |
次元および容量
開かれるいいえ。 |
密封される いいえ。 |
ローラー Dia. |
ローラーの幅 |
ブッシュ Lgth |
ブッシュ Dia. |
スタッド Lgth |
分Thrd Lgth |
大丈夫です Thrds |
Lubの付属品のサイズ |
CFE-1/2 | CFE-1/2-S | 500 | 375 | 375 | 250 | 5/8 | 1/4 | 10-32 | 1/8 |
CFE-9/16 | CFE-9/16-S | 5625 | 375 | 375 | 250 | 5/8 | 1/4 | 10-32 | 1/8 |
CFE-5/8 | CFE-5/8-S | 625 | 4375 | 437 | 375 | 3/4 | 5/16 | 1/4-28 | 1/8 |
CFE-11/16 | CFE-11/16-S | 6875 | 4375 | 437 | 375 | 3/4 | 5/16 | 1/4-28 | 1/8 |
CFE-3/4 | CFE-3/4-S | 750 | 500 | 500 | 500 | 7/8 | 3/8 | 318-24 | 3/16 |
CFE-7/8 | CFE-7/8-S | 875 | 500 | 500 | 500 | 7/8 | 3/8 | 3/8-24 | 3/16 |
CFE-1 | CFE-1-S | 1.000 | 625 | 500 | 625 | 1 | 1/2 | 7/16-20 | 3/16 |
CFE-1 1/8 | CFE-1 1/8-S | 1.125 | 625 | 500 | 625 | 1 | 1/2 | 7/16-20 | 3/16 |
CFE-1 1/4 | CFE-1 1/4-S | 1.250 | 750 | 625 | 687 | 1 1/4 | 5/8 | 1/2-20 | 3/16 |
CFE-1 3/8 | CFE-1 3/8-S | 1.375 | 750 | 625 | 687 | 1 1/4 | 5/8 | 1/2-20 | 3/16 |
CFE-1 1/2 | CFE- 1 1/2-S | 1.500 | 875 | 750 | 875 | 1 1/2 | 3/4 | 5/8-18 | 3/16 |
CFE-1 5/8 | CFE-1 5/8-S | 1.625 | 875 | 750 | 875 | 1 1/2 | 3/4 | 518-18 | 3/16 |
CFE-1 3/4 | CFE-1 3/4-S | 1.750 | 1.000 | 875 | 1.000 | 1 3/4 | 7/8 | 3/4-16 | 3/16 |
CFE-1 7/8 | CFE-1 7/8-S | 1.875 | 1.000 | 875 | 1.000 | 1 3/4 | 7/8 | 3/4-16 | 3/16 |
CFE-2 | CFE-2-S | 2.000 | 1.250 | 1.000 | 1.187 | 2 | 1 | 7/8-14 | 3/16 |
CFE-2 1/4 | CFE-2 1/4-S | 2.250 | 1.250 | 1.000 | 1.187 | 2 | 1 | 7/8-14 | 3/16 |
CFE-2 1/2 | CFE-2 1/2-S | 2.500 | 1.500 | 1.125 | 1.375 | 2 1/4 | 1 1/8 | 1-14 | 3/16 |
CFE-2 3/4 | CFE-2 3/4-S | 2.750 | 1.500 | 1.125 | 1.375 | 2 1/4 | 1 1/8 | 1-14 | 3/16 |
CFE-3 | CFE-3-S | 3.000 | 1.750 | 1.250 | 1.75 | 2 1/2 | 1 1/4 | 1 1/4-12 | 1/4 |
CFE-3 1/4 | CFE-3 1/4-S | 3.250 | 1.750 | 1.250 | 1.75 | 2 1/2 | 1 1/4 | 1 1/4-12 | 1/4 |
CFE-3 1/2 | CFE-3 1/2-S | 3.500 | 2.000 | 1.375 | 1.812 | 2 3/4 | 1 3/8 | 1 3/8-12 | 1/4 |
CFE-4 | CFE-4-S | 4 .000 | 2.250 | 2.000 | 2.000 | 3 1/2 | 1 1/2 | 1 1/2-12 | 1/4 |
それは機械で造られた厚壁外リングで、針のローラーまたは円柱ローラー セット、またはおりの指導または全必要量の針のローラー、内部リングまたはボルトおよびシール構成される。
