| 起源の場所 | 中国 |
| ブランド名 | SUMA |
| 証明 | ISO SGS |
| モデル番号 | HFL0615 |
6*10*15 HFL0615 3列の片道針軸承 HFL0615
テクニカルデータ
HFLシリーズ3列引いたカップニードルベアリングは,円筒型ローラー付きのローラーベアリングである.
ローラーは直径に比べて薄くて長い.この種のローラーは針ローラーと呼ばれます.
ローヤリングは,ラジアル装置の寸法が限られている場合,特に適しています.内輪や針のローラーやケージの部品のないHFL針のローラーローヤーを選択できます..
この種の針のローラーベアリングは,放射線負荷しか負けない. 引っ張られたカップの針のローラーベアリングは,薄いスタンプと形成された外輪を持つ針のローラーベアリングです.
引いたカップ・ニードル・ローラー・レーヤリング - ローラー・クラッチとローラー組成:
HFL1426, 14 mm 穴, 20 mm オード, 26 mm 幅
HFL 針のローラーベアリングの寸法と容量
|
シャフト ダイア |
クラッチの指定 | 質量 |
ボンダリー サイズ |
トルク | 制限速度 |
基本負荷 格付け |
|||||
| Fw | D | C について | シャフト | 外輪 | C について | Co | |||||
| ミニ-1 | ミニ-1 |
KN 関連品 | |||||||||
| mm | プラスチックスプリング | 鋼筋の泉 | g | mm | Nm | rpm | |||||
| 3 | HFL0308KF | - そうだ | 3 | 3 | 3.6 | 8 | 1 | - そうだ | - そうだ | - そうだ | - そうだ |
| 4 | HFL0408KF | - そうだ | 3.5 | 4 | 8 | 8 | 1.5 | - そうだ | - そうだ | - そうだ | - そうだ |
| 6 | HFL0615KF | HFK0615 | 4 | 6 | 10 | 15 | 1.76 | 23000 | 13000 | - そうだ | - そうだ |
| HFL0615KFR | HFL0615R | 4 | 6 | 10 | 15 | 0.5 | 23000 | 13000 | - そうだ | - そうだ | |
| - そうだ | HFL061012K | 5 | 6 | 10 | 12 | - そうだ | 21000 | 12000 | - そうだ | - そうだ | |
| 8 | - そうだ | HFL081212K | 6 | 8 | 12 | 12 | - そうだ | 20000 | 12000 | - そうだ | - そうだ |
| - そうだ | HFL081412K | 7 | 8 | 14 | 12 | - そうだ | 19000 | 12000 | - そうだ | - そうだ | |
| HFL0822KF | HFL0822 | 7 | 8 | 12 | 22 | 3.15 | 17000 | 12000 | 4.05 | 4.15 | |
| HFL0822KFR | HFL0822R | 7 | 8 | 12 | 22 | 1 | 17000 | 12000 | - そうだ | - そうだ | |
| 10 | HFL1022KF | HFL1022 | 8 | 10 | 14 | 22 | 5.3 | 14000 | 11000 | 4.3 | 4.65 |
| HFL1022KFR | HFL1022R | 8 | 10 | 14 | 22 | 1.5 | 14000 | 11000 | - そうだ | - そうだ | |
| 12 | - そうだ | HFL1226 | 18 | 12 | 18 | 26 | 12.2 | 11000 | 8000 | 6.3 | 6.5 |
| 14 | - そうだ | HFL1426 | 20 | 14 | 20 | 26 | 17.3 | 9500 | 8000 | 7.1 | 7.7 |
| 16 | - そうだ | HFL1626 | 22 | 16 | 22 | 26 | 20.5 | 8500 | 7500 | 7.7 | 9 |
| 18 | - そうだ | HFL1826 | 25 | 18 | 24 | 26 | 24.1 | 7500 | 7500 | 8.3 | 10.3 |
| 20 | - そうだ | HFL2026 | 27 | 20 | 26 | 26 | 28.5 | 7000 | 6500 | 8.9 | 11.5 |
| 25 | - そうだ | HFL2530 | 44 | 25 | 32 | 30 | 66 | 5500 | 5500 | 10.9 | 14.1 |
| 30 | - そうだ | HFL3030 | 51 | 30 | 37 | 30 | 90 | 4500 | 4500 | 12.6 | 17.6 |
| 35 | - そうだ | HFL3530 | 58 | 35 | 42 | 30 | 121 | 3900 | 3900 | 13 | 19.3 |

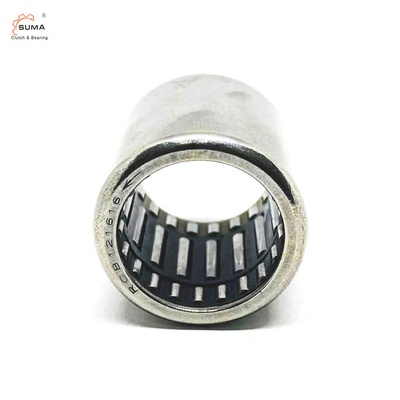

HFL の 引っ張ら れ た カップ 針 ローラー 軸 の 画像
