| 起源の場所 | 中国 |
| ブランド名 | SUMA |
| 証明 | ISO SGS |
| モデル番号 | RCB061014 |

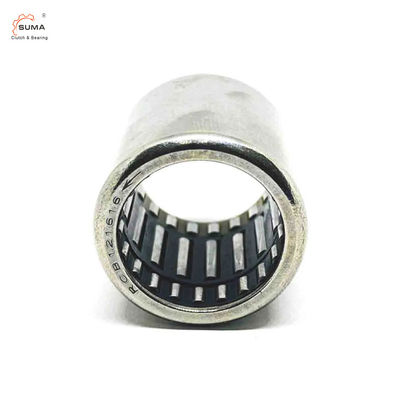

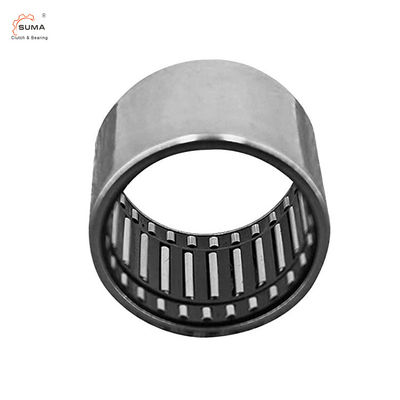

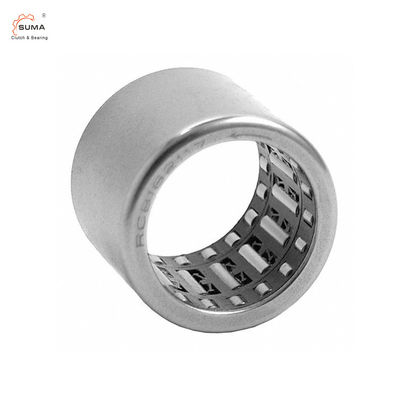

RCB061014 1方法針の軸受
技術的なデータ
項目: RC RCB 1の方法針の軸受
材料: GCr15/ST14/ステンレス鋼
内部の退屈させた範囲: 6.35-25.4mm
外の退屈させた範囲:11.112-33.338mm
高さの範囲: 12.7-26.99mm
トルクの範囲:1.9-45Nm
パッケージ:ロール パック+カートン箱
次元および容量
| FC、FCB | RC、RCB | ||||||||||
| 轴承型号軸受け | およそ近似重量の固まり |
主要尺寸 指定 |
指定に耐える轴承型号 | およそ近似重量の固まり |
主要尺寸 指定 |
||||||
| Fw | D | C | 转动力矩Torgue Ma | Fw | D | C | 转动力矩Torgue Ma | ||||
| g | mm | Nm | g | mm | Nm | ||||||
| FC4K | 1 | 4 | 8 | 6 | 0.34 | RC040708 | 3.5 | 6.35 | 11.112 | 12.7 | 1.9 |
| FC6 | 3 | 6 | 10 | 12 | 1.76 | RC040708-FS | 3.5 | 6.35 | 11.112 | 12.7 | 1.9 |
| FC6K | 3 | 6 | 10 | 12 | 1.76 | RC061008 | 4.7 | 9.525 | 15.875 | 12.7 | 4.83 |
| FC8 | 4 | 8 | 14 | 12 | 5.3 | RC061008-FC | 4.7 | 9.525 | 15.875 | 12.7 | 4.83 |
| FCL8K | 3.5 | 8 | 12 | 12 | 5 | RC081208 | 9.2 | 12.7 | 19.05 | 12.7 | 7.9 |
| FC10 | 4.8 | 10 | 16 | 12 | 6 | RC081208-FS | 9.2 | 12.7 | 19.05 | 12.7 | 7.9 |
| FCL10K | 4 | 10 | 14 | 12 | 5.3 | RC101410 | 14.5 | 15.875 | 22.225 | 15.88 | 15.4 |
| FC12 | 11 | 12 | 18 | 16 | 12.2 | RC101410-FC | 14.5 | 15.875 | 22.225 | 15.88 | 15.4 |
| FC14K | 13 | 14 | 20 | 16 | 17.3 | RC121610 | 17 | 19.05 | 25.4 | 15.88 | 20.9 |
| FC16 | 14 | 16 | 22 | 16 | 20.5 | RC121610-FS | 17 | 19.05 | 25.4 | 15.88 | 20.9 |
| FC20 | 17 | 20 | 26 | 16 | 28.5 | RC162110 | 16.2 | 25.4 | 33.338 | 15.88 | 45 |
| FC25 | 30 | 25 | 32 | 20 | 66 | RC162110-FC | 16.2 | 25.4 | 33.338 | 15.88 | 45 |
| FC30 | 36 | 30 | 37 | 20 | 90 | RCB061014 | 12 | 9.525 | 15.875 | 22.22 | 4.83 |
| FC35 | 40 | 35 | 42 | 20 | 121 | RCB061014-FS | 12 | 9.525 | 15.875 | 22.22 | 4.83 |
| FCB8 | 10 | 14 | 14 | 20 | 5 | RCB081214 | 16 | 12.7 | 19.05 | 22.22 | 7.9 |
| FCB10 | 15 | 16 | 16 | 20 | 10 | RCB081214-FC | 16 | 12.7 | 19.05 | 22.22 | 7.9 |
| FCB12 | 18 | 18 | 18 | 26 | 12.2 | RCB101416 | 21.3 | 15.875 | 22.225 | 25.4 | 15.4 |
| FCB16 | 22 | 22 | 22 | 26 | 20.5 | RCB101416-FS | 21.3 | 15.875 | 22.225 | 25.4 | 15.4 |
| FCB20 | 27 | 26 | 26 | 26 | 28.5 | RCB121616 | 26.5 | 19.05 | 25.4 | 25.4 | 20.9 |
| FCB25 | 44 | 32 | 32 | 30 | 66 | RCB121616-FC | 26.5 | 19.05 | 25.4 | 25.4 | 20.9 |
| FCB30 | 51 | 37 | 37 | 30 | 90 | RCB162117 | 44.8 | 25.4 | 33.338 | 26.99 | 45 |
| FCB35 | 58 | 42 | 42 | 30 | 121 | RCB162117-FS | 44.8 | 25.4 | 33.338 | 26.99 | 45 |
これ RCB プラスチック クラッチのおりが付いている引かれたコップ1の方法針の軸受そして軸受けアセンブリは1の方向のシャフトとハウジング間のトルクを送信し、反対の方向の自由な過剰運転を可能にする。
それに放射状の負荷を支えるクラッチの各端と関係がローラーおよび限られたスペースの使用に小さい横断面を提供する引き分けのコップの外の鋼鉄貝がある。
外貝はクラッチおよび軸受けローラーのための配線管として役立ち、クラッチは温度で操作のための必要なリーフ・スプリングが付いているアセチルの樹脂ポリマーおりを200までの華氏温度（90の摂氏温度）備えている。
ローラーは耐熱性のためのによ堅くされた、高炭素のクロム鋼鉄および耐久性から成り、アセンブリはリチウム石鹸のグリースと詰められて来る。
この引き分けのコップの針のローラー クラッチおよび軸受けアセンブリはさまざまな適用で、運動競技用器材、ペーパー タオル ディスペンサー、事務機器および電気器具のような、特に使用される。
