| 起源の場所 | 中国 |
| ブランド名 | SUMA |
| 証明 | ISO SGS |
| モデル番号 | HFL1426 |
HFL1426 14*20*26mmの引き分けのコップの針の軸受1の方法クラッチ
技術的なデータ
HFLシリーズ3列の引き分けのコップの針状ころ軸受は円柱ローラーが付いている軸受である。
ローラーは直径に関連して薄く、長い。この種類のローラーは針のローラーと呼ばれる。
それは限られた放射状の設置次元の結果に耐えるために特に適している。異なった適用に従って、内部リングまたは針のローラーおよびおりの部品のないHFLの針の軸受は選ぶことができる。
この種類の針の軸受は放射状の負荷しか耐えないことができる。引かれたコップの針の軸受は薄い押され、形作られた外リングが付いている針の軸受である。
引き分けのコップの針の軸受-軸受けアセンブリが付いているローラーのクラッチ:
HFL1426の14のmmの穴、20のmm ODの26のmmの幅
HFLの針の軸受の次元そして容量
|
シャフト Dia. |
クラッチの指定 | 固まり |
Borndary 次元 |
トルク | 制限速度 |
弾薬定数 評価 |
|||||
| Fw | D | C | シャフト | 外リング | C | Co | |||||
| 分1 | 分1 |
KN | |||||||||
| mm | プラスチックばね | 鋼鉄ばね | g | mm | Nm | rpm | |||||
| 3 | HFL0308KF | -- | 3 | 3 | 3.6 | 8 | 1 | -- | -- | -- | -- |
| 4 | HFL0408KF | -- | 3.5 | 4 | 8 | 8 | 1.5 | -- | -- | -- | -- |
| 6 | HFL0615KF | HFK0615 | 4 | 6 | 10 | 15 | 1.76 | 23000 | 13000 | -- | -- |
| HFL0615KFR | HFL0615R | 4 | 6 | 10 | 15 | 0.5 | 23000 | 13000 | -- | -- | |
| -- | HFL061012K | 5 | 6 | 10 | 12 | -- | 21000 | 12000 | -- | -- | |
| 8 | -- | HFL081212K | 6 | 8 | 12 | 12 | -- | 20000 | 12000 | -- | -- |
| -- | HFL081412K | 7 | 8 | 14 | 12 | -- | 19000 | 12000 | -- | -- | |
| HFL0822KF | HFL0822 | 7 | 8 | 12 | 22 | 3.15 | 17000 | 12000 | 4.05 | 4.15 | |
| HFL0822KFR | HFL0822R | 7 | 8 | 12 | 22 | 1 | 17000 | 12000 | -- | -- | |
| 10 | HFL1022KF | HFL1022 | 8 | 10 | 14 | 22 | 5.3 | 14000 | 11000 | 4.3 | 4.65 |
| HFL1022KFR | HFL1022R | 8 | 10 | 14 | 22 | 1.5 | 14000 | 11000 | -- | -- | |
| 12 | -- | HFL1226 | 18 | 12 | 18 | 26 | 12.2 | 11000 | 8000 | 6.3 | 6.5 |
| 14 | -- | HFL1426 | 20 | 14 | 20 | 26 | 17.3 | 9500 | 8000 | 7.1 | 7.7 |
| 16 | -- | HFL1626 | 22 | 16 | 22 | 26 | 20.5 | 8500 | 7500 | 7.7 | 9 |
| 18 | -- | HFL1826 | 25 | 18 | 24 | 26 | 24.1 | 7500 | 7500 | 8.3 | 10.3 |
| 20 | -- | HFL2026 | 27 | 20 | 26 | 26 | 28.5 | 7000 | 6500 | 8.9 | 11.5 |
| 25 | -- | HFL2530 | 44 | 25 | 32 | 30 | 66 | 5500 | 5500 | 10.9 | 14.1 |
| 30 | -- | HFL3030 | 51 | 30 | 37 | 30 | 90 | 4500 | 4500 | 12.6 | 17.6 |
| 35 | -- | HFL3530 | 58 | 35 | 42 | 30 | 121 | 3900 | 3900 | 13 | 19.3 |

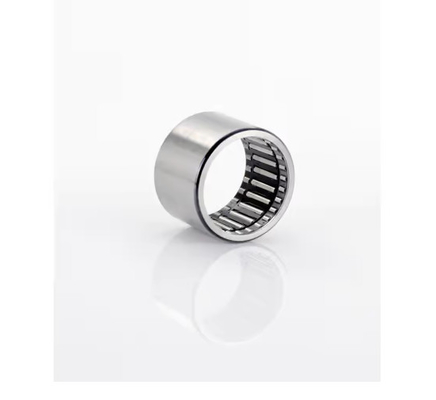

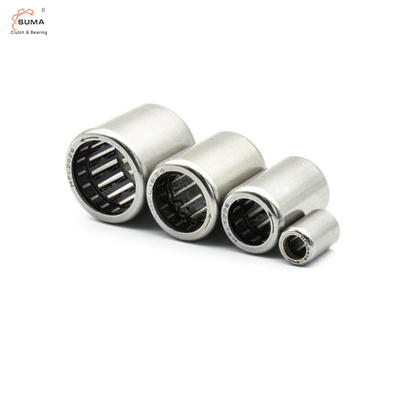

HFLの引き分けのコップの針の軸受の映像
