| 起源の場所: | 中国 |
| ブランド名: | SUMA |
| 証明: | ISO SGS |
| モデル番号: | HFL3530 |
| 最小注文数量: | 10 |
|---|---|
| 価格: | USD01.6-USD2 PER PIECE |
| パッケージの詳細: | カートン箱 |
| 受渡し時間: | 7-10幾日 |
| 支払条件: | L/C、D/A、D/P、T/T、ウェスタン・ユニオン、Paypal |
| 供給の能力: | 1ヶ月あたりの1000pcs |
| 製品名: | 引き分けのコップの針状ころ軸受HFL3530 | 材料: | ST14 |
|---|---|---|---|
| 単位重量: | 0.058kg | 保証: | 6か月 |
| トルク容量: | 121Nm | OEM: | 受け入れなさい |
| 港: | 上海ニンポー | ||
| ハイライト: | HFL3530引き分けのコップ軸受け,1つの方法クラッチの引き分けのコップ軸受け,放射状の引き分けのコップの針状ころ軸受 |
||

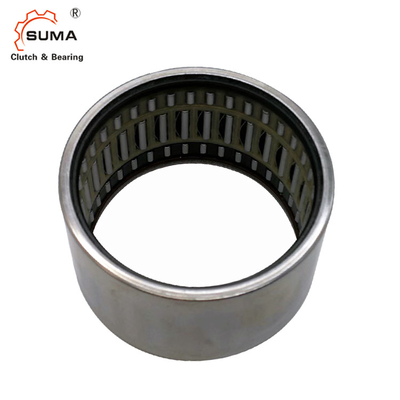

1つの方法針のクラッチに耐えるHFL3530 35*42*30mmの引き分けのコップ
技術的なデータ
引き分けのコップの針の軸受-軸受けアセンブリが付いているローラーのクラッチ、
高いロックの正確さの1方向だけのトルクを、送信できる。
回転摩擦およびサポート放射状の負荷を減らすために可動部分間の分離を維持するHFL 1の方法針のクラッチの使用転がり要素。
小さい横断面を持っていることにもかかわらず、軸受けにまだ高い負荷軸受け容量がある、針の軸受は薄く、長いローラーが（ローラーの直径D≤5mm、L/D≥2.5、Lはローラーの長さである）装備されている、従って放射状の構造は密集して、内部の直径および積載量は他のタイプの軸受けのそれらとして同じであり、外の直径は最も小さい。
| 配線管リング形 | 1つの方法クラッチ | 負荷方向 | 放射状のもの |
|---|---|---|---|
| I.D.（Ø） | 35 | O.D. （Ø） | 42 |
| 幅（mm） | 30 | 精密（JIS） | 等級0 |
| 指定 | 標準 | 正当なトルク（Nm） | 121 |
| シャフトが回ること場合の許された速度 | 3900 | 外リングが回る場合の正当な回転速度 | 3900 |
次元および容量
|
シャフト Dia. |
クラッチの指定 | 固まり |
Borndary 次元 |
トルク | 制限速度 |
弾薬定数 評価 |
|||||
| Fw | D | C | シャフト | 外リング | C | Co | |||||
| 分1 | 分1 |
KN | |||||||||
| mm | プラスチックばね | 鋼鉄ばね | g | mm | Nm | rpm | |||||
| 3 | HFL0308KF | -- | 3 | 3 | 3.6 | 8 | 1 | -- | -- | -- | -- |
| 4 | HFL0408KF | -- | 3.5 | 4 | 8 | 8 | 1.5 | -- | -- | -- | -- |
| 6 | HFL0615KF | HFK0615 | 4 | 6 | 10 | 15 | 1.76 | 23000 | 13000 | -- | -- |
| HFL0615KFR | HFL0615R | 4 | 6 | 10 | 15 | 0.5 | 23000 | 13000 | -- | -- | |
| -- | HFL061012K | 5 | 6 | 10 | 12 | -- | 21000 | 12000 | -- | -- | |
| 8 | -- | HFL081212K | 6 | 8 | 12 | 12 | -- | 20000 | 12000 | -- | -- |
| -- | HFL081412K | 7 | 8 | 14 | 12 | -- | 19000 | 12000 | -- | -- | |
| HFL0822KF | HFL0822 | 7 | 8 | 12 | 22 | 3.15 | 17000 | 12000 | 4.05 | 4.15 | |
| HFL0822KFR | HFL0822R | 7 | 8 | 12 | 22 | 1 | 17000 | 12000 | -- | -- | |
| 10 | HFL1022KF | HFL1022 | 8 | 10 | 14 | 22 | 5.3 | 14000 | 11000 | 4.3 | 4.65 |
| HFL1022KFR | HFL1022R | 8 | 10 | 14 | 22 | 1.5 | 14000 | 11000 | -- | -- | |
| 12 | -- | HFL1226 | 18 | 12 | 18 | 26 | 12.2 | 11000 | 8000 | 6.3 | 6.5 |
| 14 | -- | HFL1426 | 20 | 14 | 20 | 26 | 17.3 | 9500 | 8000 | 7.1 | 7.7 |
| 16 | -- | HFL1626 | 22 | 16 | 22 | 26 | 20.5 | 8500 | 7500 | 7.7 | 9 |
| 18 | -- | HFL1826 | 25 | 18 | 24 | 26 | 24.1 | 7500 | 7500 | 8.3 | 10.3 |
| 20 | -- | HFL2026 | 27 | 20 | 26 | 26 | 28.5 | 7000 | 6500 | 8.9 | 11.5 |
| 25 | -- | HFL2530 | 44 | 25 | 32 | 30 | 66 | 5500 | 5500 | 10.9 | 14.1 |
| 30 | -- | HFL3030 | 51 | 30 | 37 | 30 | 90 | 4500 | 4500 | 12.6 | 17.6 |
| 35 | -- | HFL3530 | 58 | 35 | 42 | 30 | 121 | 3900 | 3900 | 13 | 19.3 |
映像
FAQ
Q:いかに商品を詰めるか。
Q:私はあなたからサンプルを得てもいいか。
:質の点検のサンプルを頼むことを非常に励ます。
Q:時間の商品を渡すと約束できるか。
