| 起源の場所 | 中国 |
| ブランド名 | SUMA |
| 証明 | ISO SGS |
| モデル番号 | STO40 |

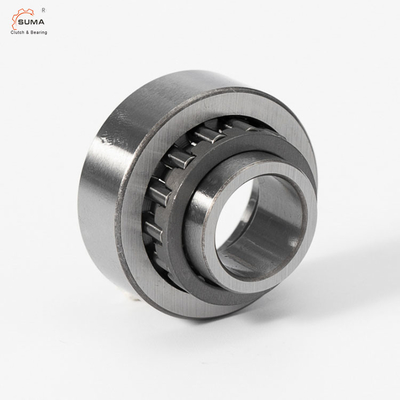

内部リングが付いているSTO30 STO35 STO40の上部転輪の針状ころ軸受
STOの上部転輪の特徴
STOシリーズ上部転輪、内部リングが付いているフランジ リングのない。
RSTOシリーズ上部転輪、内部リングが付いているフランジ リングのない。
STOのタイプに内部リングがあり、内部および外リングおよび一致の針のローラーのおりアセンブリは別に取付けることができる。
上部転輪RSTOのタイプに内部リングがないし、上部転輪は配線管として堅くされたシャフトで直接動くことができる。
RSTOおよびSTOのタイプ上部転輪以来肋骨および端の表面保持リングを持ってはいけない、取付けの間に軸方向に導かれなければ指導の表面は機械で造った少なくとも精密でなければならない。
ヨークのタイプ トラック ローラーの次元そして容量
| 次元 | 固まり | 指定 | ||||||||||||||
| D | d | C | B | D1 | F | E | r | r1,2 | C | C0 | Pu | Fr | F0r | |||
| mm | kg | kN | kN | kN | r/min | |||||||||||
| 19 | 6 | 9,8 | 10 | – | 10 | 13 | 0,3 | 0,3 | 0,017 | STO 6 TN | 3,74 | 4,5 | 0,5 | 4,25 | 6,1 | 7000 |
| 6 | 11,8 | 12 | 16 | 10 | – | 0,3 | 0,3 | 0,022 | NA 22/6.2RS | 4,02 | 3,65 | 0,425 | 2,55 | 3,6 | 7000 | |
| 24 | 8 | 9,8 | 10 | – | 12 | 15 | 0,3 | 0,3 | 0,026 | STO 8 TN | 4,13 | 5,4 | 0,6 | 7,5 | 10,8 | 7000 |
| 8 | 11,8 | 12 | 18 | 12 | – | 0,3 | 0,3 | 0,034 | NA 22/8.2RS | 4,68 | 4,55 | 0,54 | 5,3 | 7,5 | 6700 | |
| 30 | 10 | 11,8 | 12 | – | 14 | 20 | 0,3 | 0,3 | 0,049 | STO 10 | 8,25 | 8,8 | 1,04 | 8,5 | 12,2 | 6000 |
| 10 | 13,8 | 14 | 20 | 14 | – | 0,6 | 0,3 | 0,06 | NA2200.2RS | 6,6 | 7,5 | 0,88 | 12 | 17,3 | 6300 | |
| 32 | 12 | 11,8 | 12 | – | 16 | 22 | 0,3 | 0,3 | 0,057 | STO 12 | 8,8 | 9,8 | 1,18 | 8,3 | 12 | 5600 |
| 12 | 13,8 | 14 | 22 | 16 | – | 0,6 | 0,3 | 0,067 | NA2201.2RS | 7,04 | 8,5 | 1 | 11,6 | 16,6 | 6000 | |
| 35 | 15 | 11,8 | 12 | – | 20 | 26 | 0,3 | 0,3 | 0,063 | STO 15 | 9,13 | 10,6 | 1,27 | 7,1 | 10 | 5000 |
| 15 | 13,8 | 14 | 26 | 20 | – | 0,6 | 0,3 | 0,075 | NA2202.2RS | 7,48 | 9,3 | 1,12 | 9,5 | 13,7 | 5000 | |
| 40 | 17 | 15,8 | 16 | – | 22 | 29 | 0,3 | 0,3 | 0,11 | STO 17 | 14,2 | 17,6 | 2,08 | 12 | 17,3 | 4500 |
| 17 | 15,8 | 16 | 28 | 22 | – | 1 | 0,3 | 0,11 | NA2203.2RS | 9,52 | 13,2 | 1,6 | 15,3 | 22 | 4500 | |
| 47 | 20 | 15,8 | 16 | – | 25 | 32 | 0,3 | 0,3 | 0,15 | STO 20 | 16,1 | 21,2 | 2,5 | 18,6 | 26,5 | 4000 |
| 20 | 17,8 | 18 | 33 | 25 | – | 1 | 0,3 | 0,18 | NA2204.2RS | 16,1 | 18 | 2,16 | 17,6 | 25,5 | 4000 | |
| 52 | 25 | 15,8 | 16 | – | 30 | 37 | 0,3 | 0,3 | 0,18 | STO 25 | 16,5 | 22,8 | 2,7 | 18 | 26 | 3400 |
| 25 | 17,8 | 18 | 38 | 30 | – | 1 | 0,3 | 0,21 | NA2205.2RS | 16,8 | 20 | 2,4 | 17,3 | 24,5 | 3400 | |
| 62 | 30 | 19,8 | 20 | – | 38 | 46 | 0,6 | 0,6 | 0,31 | STO 30 | 22,9 | 34,5 | 4,25 | 23,6 | 33,5 | 2800 |
| 30 | 19,8 | 20 | 43 | 35 | – | 1 | 0,3 | 0,32 | NA2206.2RS | 17,9 | 25,5 | 3,05 | 28,5 | 40,5 | 2600 | |
| 72 | 35 | 19,8 | 20 | – | 42 | 50 | 0,6 | 0,6 | 0,44 | STO 35 | 25,5 | 40,5 | 5 | 36 | 51 | 2200 |
| 35 | 22,7 | 23 | 50 | 42 | – | 1,1 | 0,6 | 0,51 | NA2207.2RS | 22,4 | 35,5 | 4,3 | 38 | 54 | 2200 | |
| 80 | 40 | 19,8 | 20 | – | 50 | 58 | 1 | 1 | 0,53 | STO 40 | 23,8 | 39 | 4,75 | 34,5 | 49 | 1900年 |
| 40 | 22,7 | 23 | 57 | 48 | – | 1,1 | 0,6 | 0,63 | NA2208.2RS | 27,5 | 40,5 | 5 | 35,5 | 51 | 1900年 | |
| 85 | 45 | 19,8 | 20 | – | 55 | 63 | 1 | 1 | 0,58 | STO 45 | 25,1 | 43 | 5,3 | 34,5 | 50 | 1700 |
| 90 | 50 | 19,8 | 20 | – | 60 | 68 | 1 | 1 | 0,62 | STO 50 | 26 | 45,5 | 5,7 | 34,5 | 50 | 1600 |
| 50 | 22,7 | 23 | 68 | – | – | 1,1 | 0,6 | 0,69 | NA2210.2RS | 28,1 | 43 | 5,3 | 34,5 | 50 | 1600 | |
上部転輪のパッケージ
