KI164 1Wayのスプラグは注文の忍耐の製作を惰性で動かす
特徴

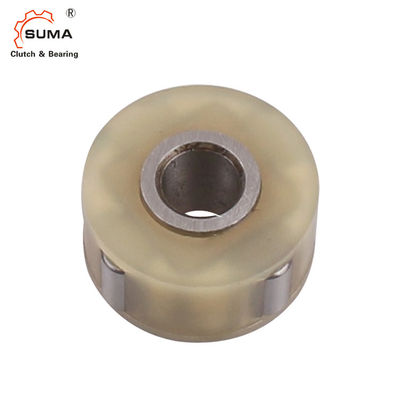

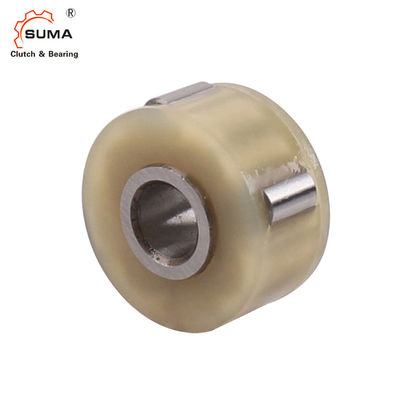

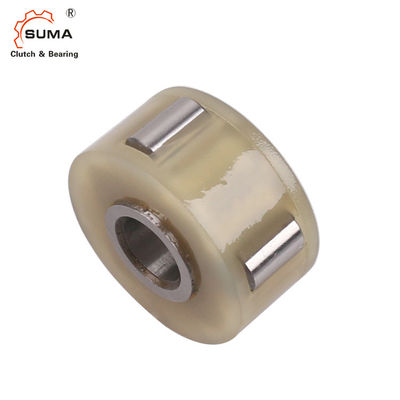

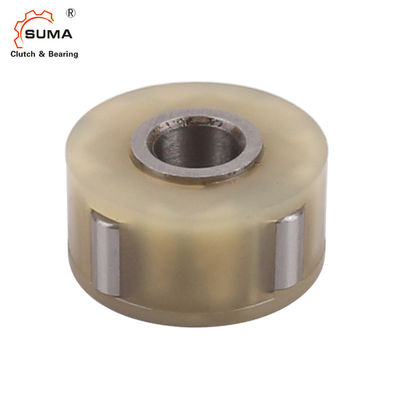

タイプKIはローラーのタイプ惰性で動くである。それはポリアミドのおりに合う内部の競争およびローラーで構成するアセンブリである。このタイプの単位は分解することができない。オフィス装置の小さいメカニズム、か包装機械のために、ギヤか供給の中に取付けられることを設計する
ローラー。
ギヤまたはフィード ローラーの内部の直径は外の競争として使用される。付加的な忍耐サポートは要求され、ならない軸ローディングに服従させては惰性で動かしなさい;取付けて例は次のページで示されている。外の競争は堅くなる必要はない;強さmin.の:700 N/mm2
表面の粗さはr6許容へシャフトに22 CLA.Mountingを出版物適合のどれである場合もあるまたは0,02から0,05mmの整理の接着剤適合超過しない。
8つのmmを大きさで分類したりキー溝と以上に供給することができる。温度較差:– 40°Cへの+100°C (連続操作)。+120°Cのピーク温度は短い間受諾可能である。
技術的なデータ
製品名 | KI164に耐える1つの方法クラッチ |
モデル | KI164 |
材料 | GCr15 |
内部の直径 | 4mm |
外の直径 | 16mm |
厚さ | 10mm |
トルク容量 | 0.8Nm |
内部競争の過剰運転の速度 | 1000r/min |
外の競争の過剰運転の速度 | 8000r/min |
重量 | 0.008kg |
構造 | ローラーのタイプ |
適用 | 織物機械、ファン、換気装置、印字機 |
パッケージ | カートン箱、木箱またはカスタマイズされる |
支払の言葉 | TT.L/C、D/A、D/P、ウェスタン・ユニオン、Paypal |
受渡し時間 | サンプルのための2-4日、大きい順序のための7日 |
Diamensionsおよび容量
タイプ |
サイズ |
内部の直径 |
TKN 1) (Nm) |
速度の過剰運転 |
外径 |
L1 (mm) |
L (mm) |
重量 |
|
KI |
dH7 (mm) |
Nimax 2) (分1) |
Namax 3) (分1) |
DH7 (mm) |
(kg) |
||||
164 | 4 | 0.8 | 8000 | 10000 | 16 | 10 | 9 | 0.008 | |
165 | 5 | 0.8 | 8000 | 10000 | 16 | 10 | 9 | 0.007 | |
194 | 4 | 0.9 | 7000 | 9000 | 19 | 10 | 9 | 0.012 | |
195 | 5 | 0.9 | 7000 | 9000 | 19 | 10 | 9 | 0.011 | |
196 | 6 | 0.9 | 7000 | 9000 | 19 | 10 | 9 | 0.010 | |
268* | 8 | 2.9 | 5000 | 6000 | 26 | 14 | 13 | 0.023 | |
269* | 9 | 2.9 | 5000 | 6000 | 26 | 14 | 13 | 0.021 | |
2610* | 10 | 2.9 | 5000 | 6000 | 26 | 14 | 13 | 0.019 |
ノート
1) Tの最高の= 2 × T KN
」選択ページを参照しなさい10に13
*)またDIN 6885.1にキー溝と供給することができる
2) 内部競争の過剰運転
3) 外の競争の過剰運転
