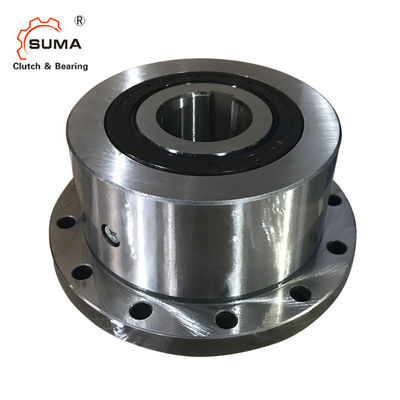

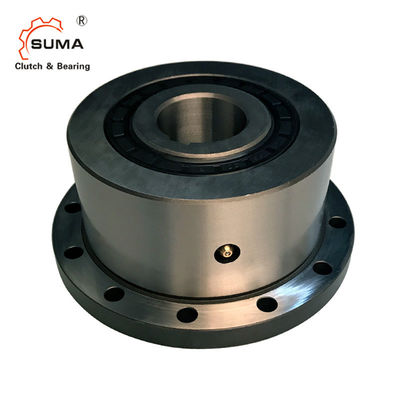

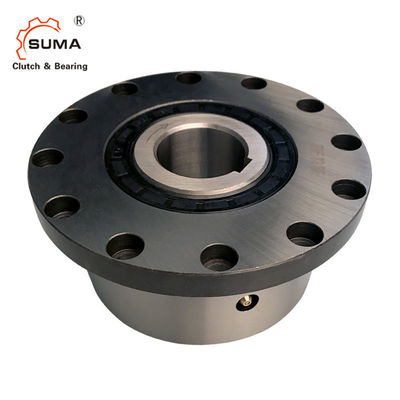

密封されたスプラグ カム クラッチ軸受けを惰性で動かすために指示するFBF 24
特徴
完全取り付けフランジとのFBFをである密封されたスプラグ惰性で動く玉軸受によって惰性で動かす。彼らは供給されたoil-filled、取付けの用意する。
FBFを使用される次のように惰性で動かす:
➧のバックストップ
クラッチを過剰運転する➧
➧インデクシングは惰性で動く
標準的なタイプに加えて、4つの他のタイプは延長耐用年数の間利用でき指示の正確さ。
わずかなトルク160まで000 Nm。穴300までのmm。多くの標準的な穴は利用できる。
次元および容量
|
自由 車輪のサイズ |
Ty pe |
Nom inal 岩山 que |
M リングfreew かかと |
斧。 速度 リング freew かかと 操業分1 |
タイプ |
Nom inal torq ue |
最高。速度 リングfreew かかと 操業分1 |
外 リングfreew かかと 操業分1 |
Ty pe |
Nom inalのtorq ue |
スプラグ 離昇 内部リング 速度分1 |
最高。速度 リングfreew かかと uns分1 |
外 リングは分1を運転する |
Ty pe |
Nom inalの岩山 que |
スプラグ 離昇の 外 リング速度分1 |
最高。 外速度 リングfreew かかと 操業分1 |
内部リングは分1を運転する | タイプ |
Nom inalの岩山 que |
| FBF 24 | CF | 45 | 4 800 | 5 500 | CFT | 45 | 4 800 | 5 500 | CFP | 19 | ||||||||||
| FBF 29 | CF | 80 | 3 500 | 4 000 | CFT | 80 | 3 500 | 4 000 | CFP | 31 | ||||||||||
| FBF 37 | SF | 200 | 2 500 | 2 600 | SFT | 200 | 2 500 | 2 600 | CZ | 110 | 850 | 3 000 | 340 | SFP | 120 | |||||
| FBF 44 | SF | 320 | 1 900 | 2 200 | SFT | 320 | 1 900 | 2 200 | DX | 130 | 860 | 1 900 | 344 | CZ | 180 | 800 | 2 600 | 320 | SFP | 180 |
| FBF 57 | SF | 630 | 1 400 | 1 750 | SFT | 630 | 1 400 | 1 750 | DX | 460 | 750 | 1 400 | 300 | LZ | 430 | 1 400 | 2 100 | 560 | SFP | 310 |
| FBF 72 | SF | 1 250 | 1 120 | 1 600 | SFT | 1 250 | 1 120 | 1 600 | DX | 720 | 700 | 1 150 | 280 | LZ | 760 | 1 220 | 1 800 | 488 | SFP | 630 |
| FBF 82 | SF | 1 800 | 1 025 | 1 450 | SFT | 1 800 | 1 025 | 1 450 | DX | 1 000 | 670 | 1 050 | 268 | SFZ | 1 700 | 1 450 | 1 600 | 580 | SFP | 750 |
| FBF 107 | SF | 2 500 | 880 | 1 250 | SFT | 2 500 | 880 | 1 250 | DX | 1 500 | 610 | 900 | 244 | SFZ | 2 500 | 1 300 | 1 350 | 520 | SFP | 1 250 |
| FBF 127 | SF | 5 000 | 800 | 1 150 | SFT | 5 000 | 800 | 1 150 | SX | 3 400 | 380 | 800 | 152 | SFZ | 5 000 | 1 200 | 1 200 | 480 | SFP | 3 100 |
| FBF 140 | SF | 10 000 | 750 | 1 100 | SFT | 10 000 | 750 | 1 100 | SX | 7 500 | 320 | 750 | 128 | SFZ | 10 000 | 950 | 1 150 | 380 | SFP | 6 300 |
| FBF 200 | SF | 20 000 | 630 | 900 | SFT | 20 000 | 630 | 900 | SX | 23 000 | 240 | 630 | 96 | SFZ | 20 000 | 680 | 900 | 272 | SFP | 12 500 |
| FBF 270 | SF | 40 000 | 510 | 750 | SFT | 40 000 | 510 | 750 | UX | 40 000 | 210 | 510 | 84 | SFZ | 37 500 | 600 | 750 | 240 | SFP | 25 000 |
| FBF 340 | SF | 80 000 | 460 | 630 | SFT | 80 000 | 460 | 630 | ||||||||||||
| FBF 440 | SF | 160 000 | 400 | 550 | SFT | 160 000 | 400 | 550 |
最高の伝染性のトルクは指定わずかなトルク2倍のである。選択のトルクの決定についてはページを見なさい14。
| サイズを惰性で動かしなさい | mm | mm |
穴 mm |
dに関して mm |
mm | 最高。mm | mm |
D mm | F mm |
G ** | L mm |
N mm | T mm |
Z ** |
重量 kg |
| FBF 24 | 12 | 14* | 14* | 85 | 62 | 1,0 | M 5 | 50 | 10 | 72 | 3 | 1,1 | |||
| FBF 29 | 15 | 17* | 17* | 92 | 68 | 1,0 | M 5 | 52 | 11 | 78 | 3 | 1,3 | |||
| FBF 37 | 14 | 16 | 18 | 20 | 22* | 22* | 98 | 75 | 0,5 | M 5 | 48 | 11 | 85 | 8 | 1,5 |
| FBF 44 | 20 | 22 | 25* | 25* | 118 | 90 | 0,5 | M 6 | 50 | 12 | 104 | 8 | 2,3 | ||
| FBF 57 | 25 | 28 | 30 | 32* | 32* | 128 | 100 | 0,5 | M 6 | 65 | 12 | 114 | 12 | 3,2 | |
| FBF 72 | 35 | 38 | 40 | 42* | 42* | 160 | 125 | 1,0 | M 8 | 74 | 14 | 142 | 12 | 5,8 | |
| FBF 82 | 35 | 40 | 45 | 50* | 50* | 180 | 135 | 2,0 | M 10 | 75 | 16 | 155 | 8 | 7,0 | |
| FBF 107 | 50 | 55 | 60 | 65* | 65* | 214 | 170 | 2,5 | M 10 | 90 | 18 | 192 | 10 | 12,6 | |
| FBF 127 | 50 | 60 | 70 | 75* | 75* | 250 | 200 | 3,0 | M 12 | 112 | 20 | 225 | 12 | 21,4 | |
| FBF 140 | 65 | 75 | 80 | 90 | 95* | 315 | 250 | 5,0 | M 16 | 150 | 22 | 280 | 12 | 46,0 | |
| FBF 200 | 110 | 120 | 120 | 370 | 300 | 5,0 | M 16 | 160 | 25 | 335 | 16 | 68,0 | |||
| FBF 270 | 140 | 150 | 490 | 400 | 6,0 | M 20 | 212 | 32 | 450 | 16 | 163,0 | ||||
| FBF 340 | 180 | 240 | 615 | 500 | 7,5 | M 24 | 265 | 40 | 560 | 18 | 300,0 | ||||
| FBF 440 | 220 | 300 | 775 | 630 | 7,5 | M 30 | 315 | 50 | 710 | 18 | 564,0 |
DIN 6885の1ページに従うキー溝•許容誤差キー溝の幅JS10。
* DIN 6885の3ページに従うキー溝•許容誤差キー溝の幅JS10。
** Z =ピッチの円T.のねじG （DIN EN ISO 4762）のための留まる穴の数。
土台およびカップリング
顧客の付属品の部品は外的な直径Dに集中し、次に表面にフランジによってボルトで固定した。
シャフトの許容がISO h6付属品の部品の試験直径Dのj6そして許容はISO H7かJ7なる。
命令のための例
サイズFBF 72、スプラグの離昇Zを用いるタイプおよび38のmmの穴を惰性で動かしなさい:•FBF 72 LZ、d = 38のmm
方向Xで見られた場合また内部リングの自由奔放な方向を指定するために命令した場合、:•左回り自由にまたは•右回りに自由
