MX22 1方法スプラグ カム クラッチ軸受けを惰性で動かすため

基本情報
起源の場所: 中国
ブランド名: SUMA
証明: ISO SGS
モデル番号: MX22
最小注文数量: 1
価格: USD100-USD180 PER PIECE
パッケージの詳細: カートン箱/木箱
受渡し時間: 7-15日
支払条件: L/C、D/A、D/P、T/T、ウェスタン・ユニオン、Paypal
製品名: MX22に耐えるカム クラッチ 支えられる忍耐: はい
材料: 鋼鉄GCr15の忍耐 サイズ: 22*95*80mm
トルク容量: 78.4Nm 保証: 1年
パッケージ: カートン箱/木箱 回転速度: 1200RPM
ハイライト:

MX22カム クラッチ軸受け

,

1200RPMカム クラッチ軸受け

,

MX22lのクラッチ カム

MX22出版物適合80MMは1200RPMカム クラッチ軸受けを惰性で動かす



クラッチをシャフトに取付けた場合、クラッチの内部競争の端に、決して外の競争に圧力を適用してはいけない。
カム クラッチの適切な選択は正確な指示の性能を提供する。ブレーキ装置およびbackstopping装置はまたより正確な性能に要求されるかもしれない。

ハブの穴の許容はH6またはH7べきである。

次元および容量

MX22 1方法スプラグ カム クラッチ軸受けを惰性で動かすため 0



モデル トルク
容量

最高。

インデクシング

穴サイズ B
(h7)
C PCD
D
E F S

潤滑
注入口PlugSize×

ピッチ

慣性
内部
競争
抗力
トルク
オイル 重量
Dia. キー溝
(N·m) (周期/分) (kg·M2) (N·m) (ml) (kg)
MX22 78.4 1200 22 6 × 2.8 80 95 77 80 12 35 16 M6XP1.0 0.00015 0.47 80 3.3
MX35 235 1200 35 10 ×33 90 125 87 110 12 50 16 M6XP1.0 0.000625 1.36 110 6.4
MX50 441 1200 50 14 × 3.8 100 155 97 140 14 70 16 M8XP1.25 0.00275 2.68 190 10.6
MX70 784 1200 70 20 ×4.9 127 200 124 180 15 100 20 M8XP1.25 0.013 5.15 340 21.3

土台およびカップリング

MX22 1方法スプラグ カム クラッチ軸受けを惰性で動かすため 1

取付けおよび使用法
1。取付けのために、クラッチを滑車、ギヤ、またはトルク腕のハブの穴に挿入し、クラッチの端の表面の叩かれた穴にボルト(高圧)をねじで締めなさい。権利の実例を見なさい。
2。出版物適合は適用の指示のMXシリーズ クラッチに要求されるが、0.025 mmを時出版物付属品超過しない。
3.キー溝に堅く合うためにキーの側面を調節しなさいしかしキーの上とキー溝間の整理を許可しなさい。


映像

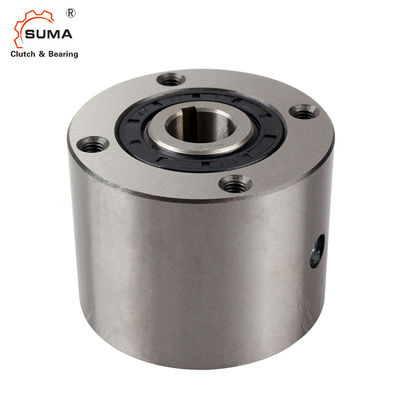

MX22 1方法スプラグ カム クラッチ軸受けを惰性で動かすため 2

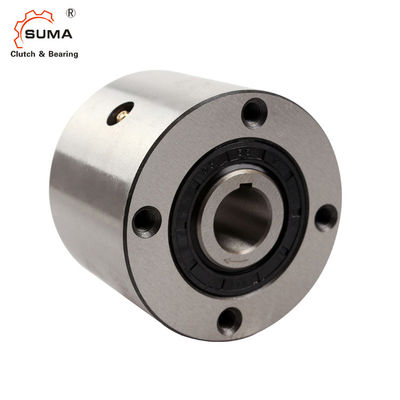

MX22 1方法スプラグ カム クラッチ軸受けを惰性で動かすため 3

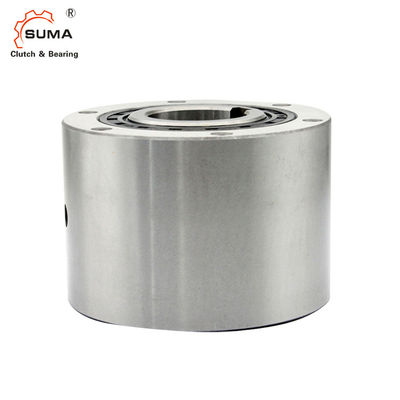

MX22 1方法スプラグ カム クラッチ軸受けを惰性で動かすため 4
