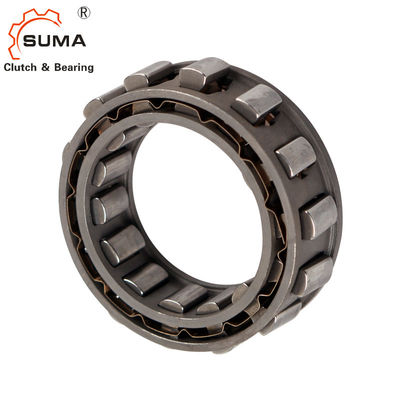

DC3175 (3C)スプラグの過剰運転タイプ過剰運転はは1番の方法忍耐をつかむ
  • DC3175 (3C)スプラグの過剰運転タイプ過剰運転はは1番の方法忍耐をつかむ
  • DC3175 (3C)スプラグの過剰運転タイプ過剰運転はは1番の方法忍耐をつかむ
  • DC3175 (3C)スプラグの過剰運転タイプ過剰運転はは1番の方法忍耐をつかむ

DC3175 (3C)スプラグの過剰運転タイプ過剰運転はは1番の方法忍耐をつかむ

起源の場所 中国
ブランド名 SUMA
証明 ISO SGS
モデル番号 DC3175 (3C)
プロダクト細部
製品名:
DC3175 (3C)に耐える1つの方法クラッチ
材料:
鋼鉄に耐えるGCr15
トルク容量:
159Nm
回転速度:
6000rpm
単位重量:
0.06kg
保証:
1年
サイズ:
31.75*48.41*13.5mm
OEM:
受け入れなさい
ハイライト:

DCのスプラグのタイプ クラッチ

,

2600RPMスプラグのタイプ クラッチ

,

延長1方法スプラグ クラッチ

支払及び船積みの言葉
最小注文数量
1
価格
USD6.5-USD8 PER PIECE
パッケージの詳細
カートン箱
受渡し時間
3-5日
支払条件
L/C、D/A、D/P、T/T、ウェスタン・ユニオン、Paypal
供給の能力
1ヶ月あたりの10000pcs
製品の説明

DCのスプラグのタイプ クラッチ

短い導入

タイプDCは内部か外の競争なしでスプラグのタイプ惰性で動かすおりをである。それは軸および放射状の負荷に競争、軸受けサポート、潤滑および密封を提供する設計に取付けられていなければならない。DCのタイプ版Nは現在送電のequipementで使用されるすべてのタイプの潤滑油を受け入れる。
スプラグ スペース許容は超過してはならない。内部および外の競争は続くページで示されているとして、休憩なしで、持っている最低の明白な幅「e」を保障する正しく惰性で動かす機能をなる。

また、競争は後で指定への堅くされた鋼鉄シャフト、かハウジング、作ることができる。終了する部分の表面の硬度は0,6のmmの最低の深さのためのHRC 60に62、べきである。

45へHRC35である中心の硬度。22CLAを超過しない表面の粗さ。競争間の最高の先を細くすること:25のmmの幅のための0,007のmm。



次元および容量




サイズ







TKN1)

速度の過剰運転

スプラグ スペース





いいえ。

クリップの



いいえ。

スプラグの

重量
nimax2) namax3) Øa+0.008
-0.005
Øc± 0.013 emin Ødmin Øbmax
[Nm] [分1] [分-1] [mm] [mm] [mm] [mm] [mm] [mm]     [kg]
DC2222G-N 63 8600 4300 22.225 38.885 8.33±0.075 10 50 15 12 0.03
DC2776-N 119 6900 3400 27.762 44.422 8.33±0.075 13.5 58 18 14 0.055
DC3034-N 124 6300 3100 30.34 47 8.33±0.075 13.5 62 20 14 0.06
DC3175 (3C) - N 159 6000 3000 31.75 48.41 8.33±0.075 13.5 63 21 3 16 0.06
DC3809A-N 275 5000 2500 38.092 54.752 8.33±0.075 16 71 25 18 0.085
DC4127 (3C) - N 224 4600 2300 41.275 57.935 8.33±0.075 13.5 75 27 3 18 0.09
DC4445A-N 363 4300 2100 44.45 61.11 8.33±0.1 16 79 29 20 0.095
DC4972 (4C) - N 306 3800 1900年 49.721 66.381 8.33±0.1 13.5 86 33 4 22 0.1
DC5476A-N 525 3500 1700 54.765 71.425 8.33±0.1 16 92 36 24 0.11
DC5476A (4C) - N 525 3500 1700 54.765 71.425 8.33±0.1 16 92 36 4 24 0.13
DC5476B (4C) - N 769 3500 1700 54.765 71.425 8.33±0.1 21 92 36 4 24 0.18
DC5476C (4C) - N 990 3500 1700 54.765 71.425 8.33±0.1 25.4 92 36 4 24 0.2
DC5776A-N 604 3300 1600 57.76 74.42 8.33±0.1 16 98 38 26 0.11
DC6334B-N 806 3000 1500 63.34 80 8.33±0.1 21 104 42 26 0.175
DC7221 (5C) - N 675 2600 1300 72.217 88.877 8.33±0.1 13.5 115 48 5 30 0.14
DC7221B-N 1279 2600 1300 72.217 88.877 8.33±0.1 21 115 48 30 0.185
DC7221B (5C) - N 1279 2600 1300 72.217 88.877 8.33±0.1 21 115 48 5 30 0.21
DC7969C (5C) - N 2038年 2400 1200 79.698 96.358 8.33±0.1 25.4 124 53 5 34 0.28
DC8334C-N 2055年 2300 1100 83.34 100.000 8.33±0.1 25.4 132 55 34 0.27
DC8729A-N 1250 2200 1100 87.29 103.96 8.33±0.1 16 134 58 34 0.165
DC10323A (5C)の*-N 1612 1800 900 103.231 ** 119.891 8.33±0.1 16 155 68 5 40 0.205
DC12334C*-N 4800 1500 750 123.340 ** 140.000 8.33±0.1 25.4 184 80 50 0.4
DC12388C (11C) 4875 1500 750 123.881 142.88 9.50±0.1 25.4 186 80 11 44 0.4

ノート
1) Tの最高の= 2 × T KN
」選択ページを参照しなさい12に19
2)内部競争の過剰運転
3)外の競争の過剰運転
*)内部のおりの集中フランジは反対にある
側面
**)許された± 0,013への許容の延長



例の取付け


映像

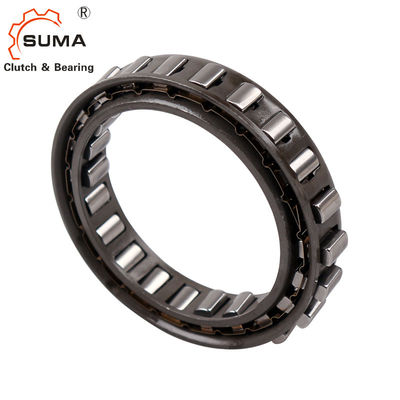

 DC3175 (3C)スプラグの過剰運転タイプ過剰運転はは1番の方法忍耐をつかむ 2
