| 起源の場所 | 中国 |
| ブランド名 | SUMA |
| 証明 | ISO SGS |
| モデル番号 | NYD65 NJ65 ND16 |

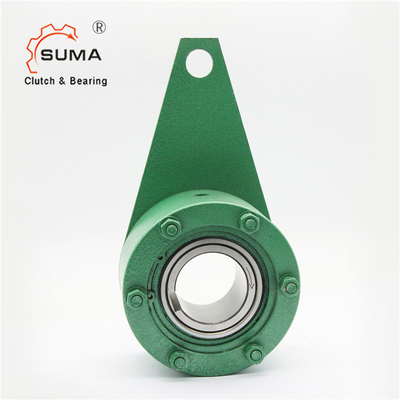

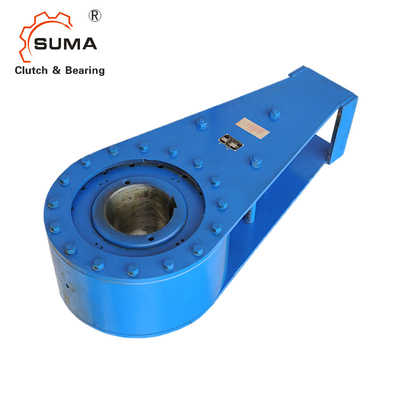

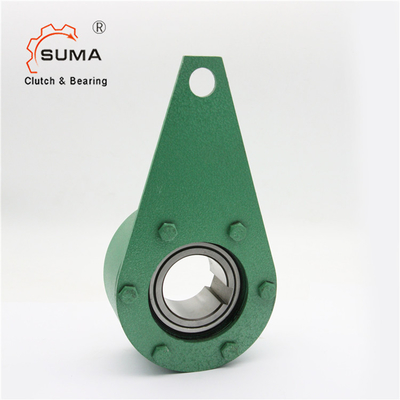

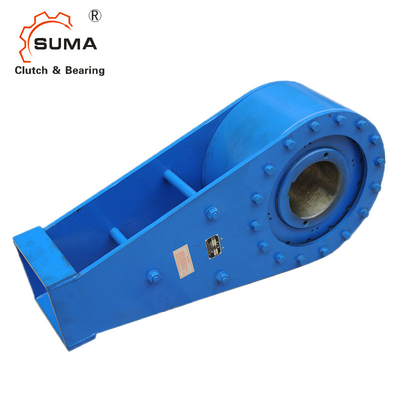

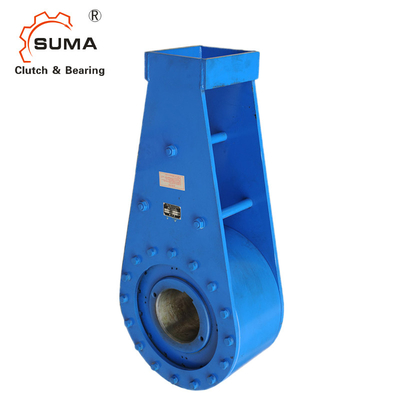

NYD65 NJ65 ND16 フリーホイール 片道軸承 コンベアベルト用バックストップクラッチ
NYD NJ バックストップの特徴
バックストップ NJ ((NYD,ND) は,ボールベアリングのサポートなしでトルクアームを有する. バックストップは,シャフトまたはシャフト端を通って配置されている.
バックストップ NJ は以下のように使用されます.
バックストップ低速のアプリケーションでは
タコニートシール は,汚い 塵 の 状態 に いる 場合,バックストップ を 保護 する.
モデルNJ65-NJ450
規模 と 能力
| タイプ | 負荷容量 | インナーレース マックス 速度 | 引力 トルク | 退屈 | サイズ (mm) | 体重 | ||||||||
| N.m | r/min | N.m | mm | A について | B について | D | H | h1 | Φ | h | L について | L1 | 体重 | |
| ND16 (NJ65) | 1600 | 150 | 4 | 50から65 | 50 | 6 | 160 | 226 | 16 | 13.5 | 30 | 85 | 106 | 13.5 |
| ND25 (NJ75) | 2500 | 5 | 60~75 | 65 | 170 | 269 | 19 | 16.5 | 35 | 16.1 | ||||
| ND60 (NJ85) | 6000 | 8 | 70~85 | 95 | 9 | 210 | 329 | 29 | 20.5 | 45 | 110 | 135 | 29.2 | |
| ND80 (NJ95) | 8000 | 10 | 80~95 | 105 | 230 | 382 | 32 | 55 | 138 | 37.2 | ||||
| ND110 (NJ110) | 11000 | 15 | 90〜110 | 110 | 12 | 270 | 425 | 40 | 26 | 60 | 141 | 46.2 | ||
| ND160 (NJ130) | 16000 | 100 | 20 | 100から130 | 120 | 320 | 506 | 36 | 65 | 130 | 161 | 82.8 | ||
| ND250 (NJ160) | 25000 | 35 | 120〜160 | 120 | 20 | 360 | 612 | 32 | 31 | 140 | 183 | 125 | ||
| ND380 (NJ200) | 38000 | 45 | 160〜200 | 130 | 430 | 623 | 43 | 41 | 70 | 160 | 207 | 180 | ||
| ND500 (NJ220) | 50000 | 80 | 75 | 160から220 | 238 | 259 | 500 | 820 | 80 | - | 230 | 303 | 351 | |
| ND650 (NJ230) | 65000 | 80 | 85 | 180から240 | 260 | 279 | 540 | 900 | 90 | - | 250 | 323 | 525 | |
| ND900 (NJ250) | 90000 | 50 | 95 | 180〜250 | 288 | 323 | 600 | 1000 | 100 | - | 290 | 367 | 675 | |
| ND1250 (NJ270) | 125000 | 100 | 200から270 | 298 | 650 | 1100 | 110 | - | 737 | |||||
| ND1800 (NJ300) | 180000 | 110 | 230〜300 | 356 | 335 | 780 | 1300 | 135 | - | 290 | 392 | 1123 | ||
| ND2700 (NJ320) | 270000 | 140 | 250〜320 | 386 | 345 | 850 | 1500 | 135 | 320 | 412 | 1425 | |||
| ND3200 (NJ350) | 320000 | 160 | 250〜350 | 414 | 360 | 930 | 1600 | 135 | 360 | 426 | 1955 | |||
| ND5200 (NJ420) | 520000 | 220 | 320〜420 | 474 | 484 | 1030 | 1800 | 165 | 450 | 550 | 2930 | |||
| ND7000 (NJ450) | 700000 | 250 | 350〜450 | 526 | 494 | 1090 | 2000 | 165 | 480 | 574 | 3380 | |||
マウント
後ろ駆動トークはトークアームによって抑制される.トークアームは位置に固定してはならない.軸方向と半径方向に0.5インチのプレーを持つ必要があります.
NJバックストップは,クリアランスフィットのために提供されています. 軸固定のために内輪にセットスクリューが提供されています. 軸の襟は不要です.
