| 起源の場所 | 中国 |
| ブランド名 | SUMA |
| 証明 | ISO SGS |
| モデル番号 | GVG80 GVG90 |

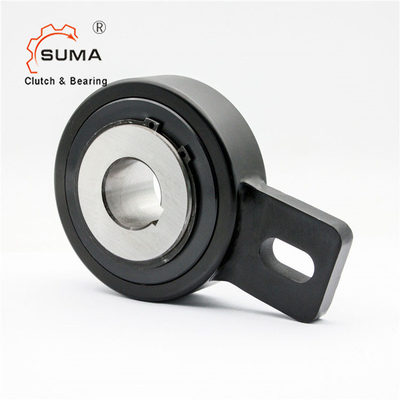

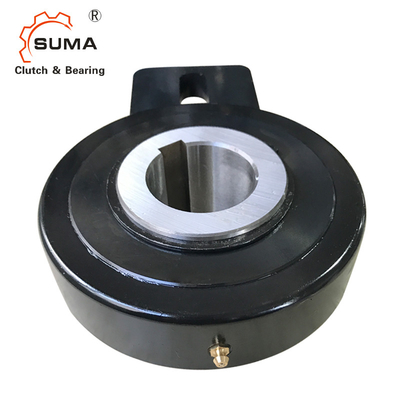

GVG80 GVG90のHoldbackのバケツ エレベーターのバックストップのクラッチ
バケツ エレベーターのバックストップのクラッチの特徴
GVGシリーズは内部競争惰性で動くと外の競争の間に集中するスプラグのおりとある薮によって遂行される。
トルク力はキーによってシャフトから内部競争に送信される。
シャフトの許容はh6なる。
惰性で動かしなさい時非帰り装置として、外の競争に固定されるレバー2つのブラケットの間で挟まれなければならない使用される;別の方法でピンは挿入されなければならない
輪にされた穴。機械のフレームに締められたとき、それは惰性で動かす回転を停止する
薮は、レバー軸動きを可能にするべきある程度の整理を与えられなければならない。
供給される既にグリースを塗られる惰性で動かしなさい。
バケツ エレベーターのバックストップのクラッチの次元そして容量
| モデル |
dH7 mm |
D mm |
L mm |
B1 mm |
L1 mm |
b2 mm |
I2 mm |
I3 mm |
I4 mm |
重量 kg |
最高速度 |
トルク Nm |
| GVG20 | 20 | 106 | 48 | 40 | 15 | 18 | 35 | 10.5 | 113 | 2.5 | 400 | 606 |
| GVG25 | 25 | 106 | 48 | 40 | 15 | 18 | 35 | 10.5 | 113 | 2.4 | 400 | 606 |
| GVG30 | 30 | 106 | 48 | 40 | 15 | 18 | 35 | 10.5 | 113 | 2.3 | 400 | 606 |
| GVG35 | 35 | 106 | 48 | 40 | 15 | 18 | 35 | 10.5 | 125 | 2.2 | 400 | 606 |
| GVG40 | 40 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 4 | 300 | 1295 |
| GVG45 | 45 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 3.8 | 300 | 1295 |
| GVG50 | 50 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 3.7 | 300 | 1295 |
| GVG55 | 55 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 3.5 | 300 | 1295 |
| GVG60 | 60 | 161 | 54 | 70 | 15 | 18 | 35 | 10 | 140 | 6.1 | 250 | 2550 |
| GVG70 | 70 | 161 | 54 | 70 | 15 | 18 | 35 | 10 | 140 | 5.7 | 250 | 2550 |
| GVG80 | 80 | 190 | 70 | 70 | 20 | 25 | 45 | 15 | 165 | 10.2 | 200 | 4875 |
| GVG90 | 90 | 190 | 70 | 70 | 20 | 25 | 45 | 15 | 165 | 9.6 | 200 | 4875 |
Kyey DIN 6885
2）最高の割り当てられた速度が
