| 起源の場所 | 中国 |
| ブランド名 | SUMA |
| 証明 | ISO SGS |
| モデル番号 | GEZ63ES GEZ63ES-2RS |

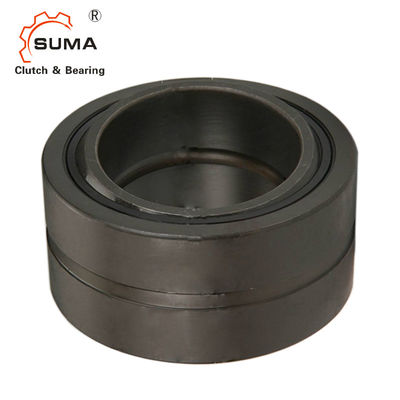

GEZシリーズSelf-aligning球形の明白な忍耐GEZ63ES GEZ63ES-2RS
球形の明白な軸受けの特徴
球形の明白な軸受けの構造は外の球形の表面が付いている内部リングおよび内部の球形の表面が付いている外リングで主に構成される転がり軸受けのそれより簡単である。
球形の明白な軸受けは低速振動動き（ieの角動き）のために一般に使用される。滑走表面は球形であるので、またある特定の角度の範囲内の傾く動き（ieのself-aligning動き）を行うことができる。
球形軸受けは工作機械、工学機械類、オートメーション装置、自動車衝撃吸収材、水保護の機械類および他の企業を造る水圧シリンダの設計で広く利用されている。球形の明白な軸受けは球形の滑り軸受であり、基本的なタイプは球形の滑走の球形の接触表面が付いている内部および外リングで構成される。構造およびタイプによって、それは放射状の負荷、軸負荷、または結合された放射状および軸負荷に同時に耐えることができる。
次元および容量
| 部品番号 | 腔線径・山径 | 外の直径 | 球の幅 | 競争の幅 | 静的な放射状の負荷 | 動的放射状の負荷 | 重量 | ||
| シールなし | シールを使って | インチ | インチ | インチ | インチ | LBS | LBS | LBS | |
| 1 | GEZ12ES | - | 0.5 | 0.875 | 0.437 | 0.375 | 9.337 | 3,156 | 0.044 |
| 2 | GEZ15ES | - | 0.625 | 1.0625 | 0.547 | 0.469 | 14.732 | 4864 | 0.077 |
| 3 | GEZ19ES | GEZ19ES-2RS | 0.75 | 1.25 | 0.656 | 0.562 | 20.927 | 7089 | 0.121 |
| 4 | GEZ22ES | GEZ22ES-2RS | 0.875 | 1.4375 | 0.765 | 0.656 | 28.573 | 9565 | 0.187 |
| 5 | GEZ25ES | GEZ25ES-2RS | 1 | 1.625 | 0.875 | 0.75 | 37.359 | 12605 | 0.265 |
| 6 | GEZ31ES | GEZ31ES-2RS | 1.25 | 2 | 1.093 | 0.937 | 58.507 | 19468 | 0.507 |
| 7 | GEZ34ES | GEZ34ES-2RS | 1.375 | 2.1875 | 1.187 | 1.031 | 69.756 | 23404 | 0.772 |
| 8 | GEZ38ES | GEZ38ES-2RS | 1.5 | 2.4375 | 1.312 | 1.125 | 84.379 | 28129 | 0.926 |
| 9 | GEZ44ES | GEZ44ES-2RS | 1.75 | 2.8125 | 1.531 | 1.312 | 114.752 | 38255 | 1.41 |
| 10 | GEZ50ES | GEZ50ES-2RS | 2 | 3.1875 | 1.75 | 1.5 | 150.754 | 50508 | 2.05 |
| 11 | GEZ57ES | GEZ57ES-2RS | 2.25 | 3.5625 | 1.969 | 1.687 | 191.251 | 63002 | 2.87 |
| 12 | GEZ63ES | GEZ63ES-2RS | 2.5 | 3.9375 | 2.187 | 1.875 | 234.007 | 77629 | 4.08 |
| 13 | GEZ69ES | GEZ69ES-2RS | 2.75 | 4.375 | 2.406 | 2.062 | 285.752 | 95628 | 5.29 |
| 14 | GEZ76ES | GEZ76ES-2RS | 3 | 4.75 | 2.625 | 2.25 | 337.506 | 112505 | 6.84 |
| 15 | GEZ82ES | GEZ82ES-2RS | 3.25 | 5.125 | 2.844 | 2.437 | 396.009 | 131626 | 8.38 |
| 16 | GEZ88ES | GEZ88ES-2RS | 3.5 | 5.5 | 3.062 | 2.625 | 459.001 | 153003 | 10.58 |
| 17 | GEZ95ES | GEZ95ES-2RS | 3.75 | 5.875 | 3.281 | 2.812 | 531.004 | 175507 | 12.79 |
| 18 | GEZ101ES | GEZ101ES-2RS | 4 | 6.25 | 3.5 | 3 | 596.256 | 202508 | 15.44 |
| 19 | GEZ114ES | GEZ114ES-2RS | 4.5 | 7 | 3.937 | 3.375 | 765.002 | 252006 | 21.61 |
| 20 | GEZ120ES | GEZ120ES-2RS | 4.75 | 7.375 | 4.156 | 3.562 | 843.754 | 281254 | 25.36 |
| 21 | GEZ127ES | GEZ127ES-2RS | 5 | 7.75 | 4.375 | 3.75 | 933.755 | 315009 | 29.76 |
| 22 | GEZ152ES | GEZ152ES-2RS | 6 | 8.75 | 4.75 | 4.125 | 1170.002 | 389257 | 38.59 |
