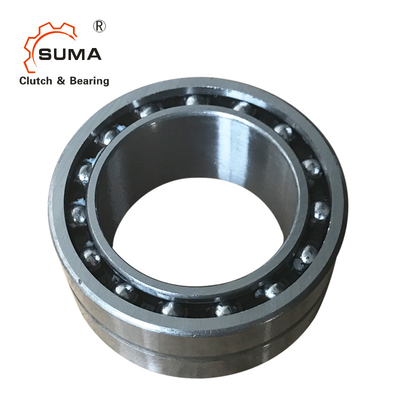

FGK40 FGK45 FGK50 1の方法はパッケージ機械のためのクラッチ軸受けを惰性で動かす
特徴
クラッチを過剰運転するFGKは次のように使用することができる:
1. クラッチの過剰運転
2. バックストップのクラッチ
3. クラッチの指示
次元および容量
タイプ | サイズ |
TKN1) |
Overrunningspeeds |
軸受け シリーズ
|
負荷 | 重量 | |||||||
ローラー dyn. |
球 dyn. |
ローラー stat. |
球 stat. |
||||||||||
FGK |
d | n imax2) | n amax3) | C | C | C0 | C0 | D | L | r | |||
[mm] | [Nm] | [分1] | [分1] | [N] | [N] | [N] | [N] | [mm] | [mm] | [mm] | [kg] | ||
20 | 51 | 5500 | 4000 | 5904 | 5600 | 4400 | 2900 | 2750 | 37 | 23 | 0.5 | 0.09 | |
25 | 65 | 5300 | 3800 | 5905 | 6300 | 5300 | 3450 | 3350 | 42 | 23 | 0.5 | 0.11 | |
30 | 95 | 5000 | 3500 | 5906 | 7700 | 5500 | 4600 | 3650 | 47 | 23 | 0.5 | 0.13 | |
35 | 204 | 4600 | 3200 | 5907 | 8200 | 8500 | 5200 | 5700 | 55 | 27 | 1 | 0.2 | |
40 | 315 | 4200 | 3000 | 5908 | 8650 | 9300 | 5750 | 6700 | 62 | 30 | 1 | 0.3 | |
45 | 370 | 3800 | 2500 | 5909 | 9200 | 9700 | 6350 | 7300 | 68 | 30 | 1 | 0.34 | |
50 | 460 | 3400 | 2200 | 5910 | 9650 | 10000 | 6950 | 7800 | 72 | 30 | 1 | 0.36 |
ノート
1) Tmax = 2 × TKN
」選択ページを参照しなさい10に13
2) 内部競争の過剰運転
3) 外の競争の過剰運転
」土台および維持の指示のページ16に19を参照しなさい
土台およびカップリング
映像
