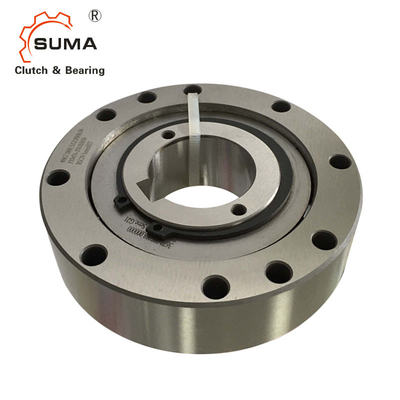

FONシリーズ スプラグのタイプは1つの方法FON72SF FON127SFに耐えるバックストップを惰性で動かす
FONの特徴はバックストップ軸受けを惰性で動かす
統合されるFONをであるスプラグ惰性で動く軸受けサポートなしで惰性で動かす。FONを使用される次のように惰性で動かす:
バックストップ
クラッチの過剰運転
インデクシングは惰性で動く
標準的なタイプに加えて、2つの他のタイプは延長耐用年数の間利用できる
正確さの指示。わずかなトルク25まで000 Nm。穴155までのmm。多くの標準的な穴は利用できる。
FONの次元そして容量はバックストップ軸受けを惰性で動かす
サイズを惰性で動かしなさい | タイプ |
体言 トルク MN Nm |
最高。速度 内部リング 過剰運転分1 |
外リング 過剰運転分1 |
タイプ |
わずかなtのorque MN Nm |
最高。速度 内部リング 過剰運転分1 |
外リング 過剰運転分1 |
タイプ |
体言 tのorque MN Nm |
外リング速度分1のスプラグの離昇 |
最高。速度 外リング 過剰運転分1 |
内部リングは分1を運転する |
FON37 | SF | 220 | 2 500 | 2 600 | SFT | 220 | 2 500 | 2 600 | SFZ | 180 | 2 900 | 3 700 | 340 |
FON44 | SF | 315 | 1 900 | 2 200 | SFT | 315 | 1 900 | 2 200 | SFZ | 250 | 2 250 | 3 000 | 320 |
FON57 | SF | 630 | 1 400 | 1 750 | SFT | 630 | 1 400 | 1 750 | SFZ | 630 | 2 000 | 2 200 | 560 |
FON72 | SF | 1 250 | 1 120 | 1 600 | SFT | 1 250 | 1 120 | 1 600 | SFZ | 1 250 | 1 550 | 1 850 | 488 |
FON82 | SF | 1 900 | 1 025 | 1 450 | SFT | 1 900 | 1 025 | 1 450 | SFZ | 1 700 | 1 450 | 1 600 | 580 |
FON107 | SF | 2 800 | 880 | 1 250 | SFT | 2 800 | 880 | 1 250 | SFZ | 2 500 | 1 300 | 1 350 | 520 |
FON 127 | SF | 6 300 | 800 | 1 150 | SFT | 6 300 | 800 | 1 150 | SFZ | 5 000 | 1 200 | 1 200 | 480 |
FON 140 | SF | 10 000 | 750 | 1 100 | SFT | 10 000 | 750 | 1 100 | SFZ | 10 000 | 950 | 1 150 | 380 |
FON 170 | SF | 16 000 | 700 | 1 000 | SFT | 16 000 | 700 | 1 000 | SFZ | 14 000 | 880 | 1 000 | 352 |
FON 200 | SF | 25 000 | 630 | 900 | SFT | 25 000 | 630 | 900 | SFZ | 20 000 | 680 | 900 | 272 |
サイズを惰性で動かしなさい | 穴d | 最高 | B | D | F | G ** | J | L | P | T | Z ** | 重量 | |||
標準 | |||||||||||||||
mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | kg | |||
FON 37 | 20 | 25* | 18,5 | 25 | 85 | 55 | M 6 | 37 | 35 | 0,5 | 70 | 6 | 0,8 | ||
FON 44 | 25 | 32* | 18,5 | 25 | 95 | 62 | M 6 | 44 | 35 | 0,5 | 80 | 8 | 1,0 | ||
FON 57 | 30 | 35 | 40 | 42* | 23,5 | 30 | 110 | 75 | M 8 | 57 | 45 | 0,5 | 95 | 8 | 1,7 |
FON 72 | 45 | 55* | 29,5 | 38 | 132 | 90 | M 8 | 72 | 60 | 1,0 | 115 | 12 | 3,0 | ||
FON 82 | 50 | 55 | 65* | 31,0 | 40 | 145 | 100 | M 10 | 82 | 60 | 1,0 | 125 | 12 | 4,0 | |
FON 107 | 70 | 85* | 33,0 | 45 | 170 | 125 | M 10 | 107 | 65 | 1,0 | 150 | 12 | 6,0 | ||
FON 127 | 90 | 100* | 58,0 | 68 | 200 | 145 | M 12 | 127 | 75 | 1,0 | 180 | 12 | 11,5 | ||
FON 140 | 100 | 115* | 58,0 | 68 | 250 | 180 | M 16 | 140 | 75 | 1,0 | 225 | 12 | 17,0 | ||
FON 170 | 120 | 140* | 60,0 | 70 | 290 | 210 | M 16 | 170 | 75 | 1,0 | 258 | 16 | 24,0 | ||
FON 200 | 140 | 155 | 73,0 | 85 | 320 | 240 | M 16 | 200 | 85 | 1,5 | 288 | 16 | 34,0 |
土台
統合されるFONをある軸受けサポートなしに惰性で動かす。内部の同心の直線
外リングは顧客によって提供されなければならない。許されたの(T.I.R。)なるある動く
観察した。統合される顧客の付属品の部品の外トラックFによってFONを集中し、これにボルトで固定される惰性で動かす。付属品の部品の試験直径の許容はISO h6なる。シャフトの許容はISO h6かj6なる。
潤滑
スプラグの離昇の速度以上の速度のスプラグの離昇Zを用いるタイプの場合には、いいえ
特別な潤滑は要求される;手入れ不要機能を惰性で動かしなさい。作動した場合
スプラグの離昇の速度の下で、指定オイルの質のオイルの潤滑は提供されなければならない。
