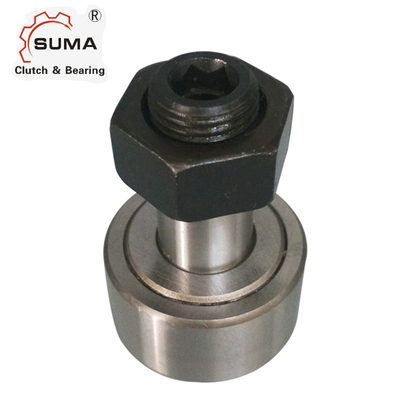

スタッドMCFR16 MCFR16SBXが付いているMCFRのシリーズによっておりに入れられるタイプ カム従節軸受け
おりのタイプ カム従節の特徴
theMCFRカム従節軸受けの外リングは厚い外リング壁が付いている全必要量の円柱軸受を採用する。ローラーの外の直径に適用に従って配線管の表面に一致させるように設計することができる円柱およびアークの形がある。この外リングを使うと、ローラーは配線管で直接転がり、重負荷および衝撃荷重に抗できる。
カム軸受は主要なローラー、側面のローラー、シャフトの頭部およびカバー プレートから成っている。
MCFRのおりのタイプ カム従節の技術的な変数
開かれる BRG.いいえ。 (1) |
密封される BRG.いいえ。 (1) |
ローラーDIA. RD NOM。 (2) |
ローラー 幅W +0.00 -0.12 |
スタッドDIA。 SD NOM.(3) |
スタッドL'GTH。 SL NOM。 |
オーバーオール 長さL NOM. |
エンドプレート 延長E NOM. |
糸 |
糸 長さTL MIN. |
オイル穴 |
|
(HC) NOM. |
(HD) NOM. |
||||||||||
mm | mm | mm | mm | mm | mm | mm | mm | mm | |||
MCFR-13 | MCFR-13-S | 13 | 9 | 5 | 13 | 23 | 0.6 | M5x0.8 | 7.5 | - | - |
MCFR-16 MCF-16 |
MCFR-16-S MCF-16-S |
16 | 11 | 6 | 16 | 28 | 0.6 | M6x1 | 9 | - | - |
MCFR-19 MCF-19 |
MCFR-19-S MCF-19-S |
19 | 11 | 8 | 20 | 32 | 0.6 | M8x1.25 | 11 | - | - |
MCFR-22 MCF-22 |
MCFR-22-S MCF-22-S |
22 | 12 | 10 | 23 | 36 | 0.6 | M10x1 | 12 | - | - |
MCFR-22A MCF-22A |
MCFR-22A-S MCF-22A-S |
22 | 12 | 10 | 23 | 36 | 0.6 | M10x1.25 | 13 | - | - |
MCFR-26 MCF-26 |
MCFR-26-S MCF-26-S |
26 | 12 | 10 | 23 | 36 | 0.6 | M10x1 | 12 | - | - |
MCFR-26A MCF-26A |
MCFR-26A-S MCF-26A-S |
26 | 12 | 10 | 23 | 36 | 0.6 | M10x1.25 | 13 | - | - |
MCFR-30 MCF-30 |
MCFR-30-S MCF-30-S |
30 | 14 | 12 | 25 | 40 | 0.6 | M12x1.5 | 14 | 6 | 3 |
MCFR-32 MCF-32 |
MCFR-32-S MCF-32-S |
32 | 14 | 12 | 25 | 40 | 0.6 | M12x1.5 | 14 | 6 | 3 |
MCFR-35 MCF-35 |
MCFR-35-S MCF-35-S |
35 | 18 | 16 | 32.5 | 52 | 0.8 | M16x1.5 | 18 | 8 | 3 |
MCFR-40 MCF-40 |
MCFR-40-S MCF-40-S |
40 | 20 | 18 | 36.5 | 58 | 0.8 | M18x1.5 | 19 | 8 | 3 |
MCFR-40A MCF-40A |
MCFR-40A-S MCF-40A-S |
40 | 20 | 18 | 36.5 | 58 | 0.8 | M18x1.5 | 20 | 10 | 3 |
MCFR-47 MCF-47 |
MCFR-47-S MCF-47-S |
47 | 24 | 20 | 40.5 | 66 | 0.8 | M20x1.5 | 21 | 9 | 4 |
MCFR-47A MCF-47A |
MCFR-47A-S MCF-47A-S |
47 | 24 | 20 | 40.5 | 66 | 0.8 | M20x1.5 | 22 | 12 | 4 |
MCFR-52 MCF-52 |
MCFR-52-S MCF-52-S |
52 | 24 | 20 | 40.5 | 66 | 0.8 | M20x1.5 | 21 | 9 | 4 |
MCFR-52A MCF-52A |
MCFR-52A-S MCF-52A-S |
52 | 24 | 20 | 40.5 | 66 | 0.8 | M20x1.5 | 22 | 12 | 4 |
MCFR-62 MCF-62 |
MCFR-62-S MCF-62-S |
62 | 29 | 24 | 49.5 | 80 | 0.8 | M24x1.5 | 25 | 11 | 4 |
MCFR-62A MCF-62A |
MCFR-62A-S MCF-62A-S |
62 | 29 | 24 | 49.5 | 80 | 0.8 | M24x1.5 | 25 | 12 | 4 |
MCFR-72 MCF-72 |
MCFR-72-S MCF-72-S |
72 | 29 | 24 | 49.5 | 80 | 0.8 | M24x1.5 | 25 | 11 | 4 |
MCFR-72A MCF-72A |
MCFR-72A-S MCF-72A-S |
72 | 29 | 24 | 49.5 | 80 | 0.8 | M24x1.5 | 25 | 12 | 4 |
MCFR-80 MCF-80 |
MCFR-80-S MCF-80-S |
80 | 35 | 30 | 63 | 100 | 1 | M30x1.5 | 32 | 15 | 4 |
MCFR-85 MCF-85 |
MCFR-85-S MCF-85-S |
85 | 35 | 30 | 63 | 100 | 1 | M30x1.5 | 32 | 15 | 4 |
MCFR-90 MCF-90 |
MCFR-90-S MCF-90-S |
90 | 35 | 30 | 63 | 100 | 1 | M30x1.5 | 32 | 15 | 4 |
シリーズ | 構造の特徴 |
MCF MCFE MCF-X MCF-B、MCF-BX MCF-S、MCF-SBX MCFR MCFRE MCFR-X MCFR-B、MCFR-BX MCFR-S、MCFR-SBX MCFD MCFDE MCFD-X |
針のローラーの全必要量 風変りなつばを使って 円柱外径を使って 六角形の穴を使って シールを使って おりに入れられた針のローラー 風変りなつばを使って 円柱外径を使って 六角形の穴を使って シールを使って 全必要量の円柱ローラー 風変りなつばを使って 円柱外径を使って |
