| 起源の場所 | 中国 |
| ブランド名 | SUMA |
| 証明 | ISO SGS |
| モデル番号 | CCFH-3/4-SB |

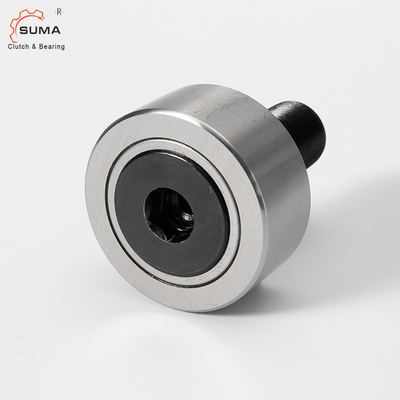

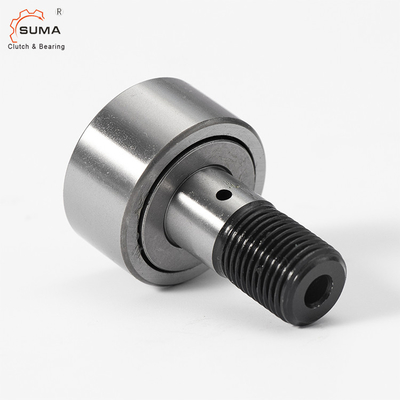

CCFH-S CCFH-SBシリーズは頑丈なカム従節CCFH-3/4-SBを戴冠させた
頑丈なカム従節の特徴
CCFH-1-Bは六角形の穴頑丈なカム従節によって戴冠した
CCFH-1-SBによって戴冠させるSealdおよび六角形の穴頑丈なカム従節
カム従節の典型的な機能は線形動きの減摩サポートを提供するか、またはカムの表面に続くことである。
SUMAのスタッド カム従節はこれらの適用と関連付けられた断続的な衝撃、ローディングおよび精密条件に抗するように設計されていた。
頑丈なカム従節の技術的なデータ
| INSEALED BRG. いいえ。 |
ローラー DIA （RD） |
ローラー 幅 （w） |
スタッド DIA （SD） |
スタッド 長さ （SL） |
MIN. 糸 長さ （TL） |
大丈夫です 糸 |
オイル穴 | LUS 付属品 サイズ （f） |
RRCOM. CL AMPING トルク LSS. |
MAX 空電 容量 LSS. |
SASIC DYN. 評価 LSS. |
|
| 穴 中心 （HC） |
穴 DIA （HD） |
|||||||||||
| CCFH-1/2-S | 0.500 | 0.375 | 0.250 | 5/8 | 1/4 | 1/4-28 | 35 | 1580 | 680 | |||
| CCFH-9/16-S | 0.5625 | 0.375 | 0.250 | 5/8 | 1/4 | 1/4-28 | 35 | 1580 | 680 | |||
| CCFH-5/8-S | 0.625 | 0.4375 | 0.3125 | 3/4 | 5/16 | 5/16-24 | 90 | 2480 | 955 | |||
| CCFH-11/16-S | 0.6875 | 0.4375 | 0.3125 | 3/4 | 5/16 | 5/16-24 | 90 | 2480 | 955 | |||
| CCFH-3/4-S | 0.750 | 0.500 | 0.4375 | 7/8 | 3/8 | 7/16-20 | 1/4 | 3/32 | 3/16 | 250 | 4130 | 1660 |
| CCFH-7/8-S | 0.875 | 0.500 | 0.4375 | 7/8 | 3/8 | 7/16-20 | 1/4 | 3/32 | 3/16 | 250 | 4130 | 1660 |
| CCFH-1-S | 1.000 | 0.625 | 0.625 | 1 | 1/2 | 5/8-18 | 1/4 | 3/32 | 3/16 | 650 | 6120 | 2225 |
| CCFH-1 1/8-S | 1.1250 | 0.625 | 0.625 | 1 | 1/2 | 5/8-18 | 1/4 | 3/32 | 3/16 | 650 | 6120 | 2225 |
| CCFH-1 1/4-S | 1.250 | 0.750 | 0.750 | 1 1/4 | 5/8 | 3/4-16 | 5/16 | 3/32 | 3/16 | 1250 | 8500 | 3930 |
| CCFH-1 3/8-S | 1.375 | 0.750 | 0.750 | 1 1/4 | 5/8 | 3/4-16 | 5/16 | 3/32 | 3/16 | 1250 | 8500 | 3930 |
| CCFH-1 1/2-S | 1.500 | 0.875 | 0.875 | 1 1/2 | 3/4 | 7/8-14 | 3/8 | 3/32 | 3/16 | 1500 | 11280 | 4840 |
| CCFH-1 5/8-S | 1.625 | 0.875 | 0.875 | 1 1/2 | 3/4 | 7/8-14 | 3/8 | 3/32 | 3/16 | 1500 | 11280 | 4840 |
| CCFH-1 3/4-S | 1.750 | 1.000 | 1.000 | 1 3/4 | 7/8 | 1-14 | 7/16 | 3/32 | 3/16 | 2250 | 15840 | 6385 |
| CCFH-1 7/8-S | 1.875 | 1.000 | 1.000 | 1 3/4 | 7/8 | 1-14 | 7/16 | 3/32 | 3/16 | 2250 | 15840 | 6385 |
| CCFH-2-S | 2.000 | 1.125 | 1.125 | 2 | 1 | 1 1/8-12 | 1/2 | 1/8 | 3/16 | 2800 | 21140 | 8090 |
| CCFH-2 1/4-S | 2.250 | 1.125 | 1.125 | 2 | 1 | 1 1/8-12 | 1/2 | 1/8 | 3/16 | 2800 | 21140 | 8090 |
| CCFH-2 1/2-S | 2.500 | 1.250 | 1.250 | 2 1/4 | 1 1/8 | 1 1/4-12 | 9/16 | 1/8 | 3/16 | 3450 | 32900 | 11720 |
| CCFH-2 3/4-S | 2.750 | 1.250 | 1.250 | 2 1/4 | 1 1/8 | 1 1/4-12 | 9/16 | 1/8 | 3/16 | 3450 | 32900 | 11720 |
| CCFH-3-S | 3.000 | 1.500 | 1.500 | 2 1/2 | 1 1/4 | 1 1/2-12 | 5/8 | 1/8 | 1/4 | 5000 | 49820 | 15720 |
| CCFH-3 1/4-S | 3.250 | 1.500 | 1.500 | 2 1/2 | 1 1/4 | 1 1/2-12 | 5/8 | 1/8 | 1/4 | 5000 | 49820 | 15720 |
| CCFH-3 1/2-S | 3.500 | 1.750 | 1.750 | 2 3/4 | 1 3/8 | 1 3/4-12 | 11/16 | 1/8 | 1/4 | 5000 | 63250 | 22800 |
| CCFH-4-S | 4.000 | 2.000 | 2.000 | 3 1/2 | 1 1/2 | 2-12 | 3/4 | 1/8 | 1/4 | 5000 | 89540 | 29985 |
頑丈なカム従節の適用
| 食糧および飲料 | 包装装置 | 単位の物品取扱い |
| 自動車工場 | 石油開発 | 製鉄所 |
| Texitiles/印刷 | オートメーション装置 | 工作機械 |

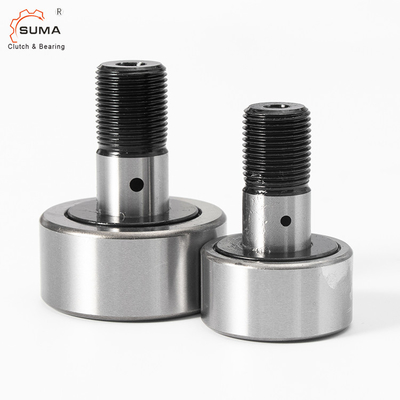

頑丈なカム従節の映像
FAQ
Q:いかにカム従節を詰めるか。
Q:私はあなたからサンプルを得てもいいか。
:質の点検のサンプルを頼むことを非常に励ます。
Q:時間の商品を渡すと約束できるか。
