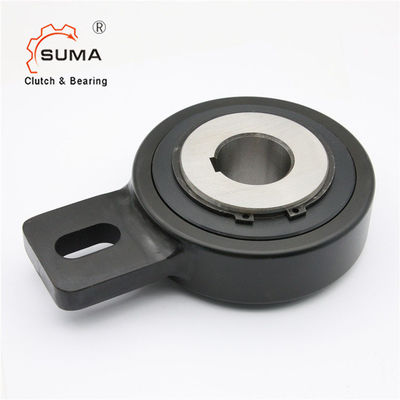

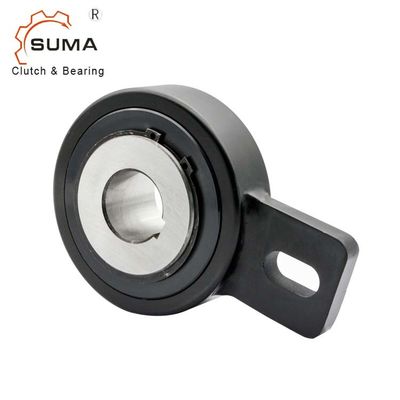

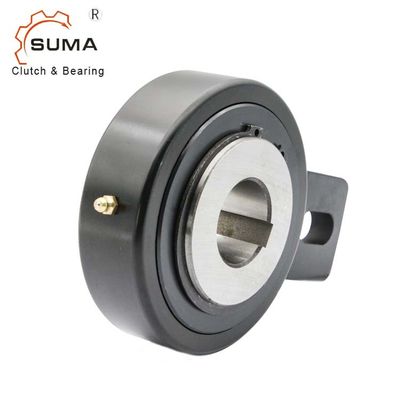

GVGシリーズ スプラグのタイプ1の方法クラッチはバックストップGVG50 GVG60 GVG70を惰性で動かす
特徴
GVGシリーズは内部競争惰性で動かすと外の競争の間に集中するスプラグのおりとバックストップをある薮によって遂行される。
トルク力はキーによってシャフトから内部競争に送信される。
シャフトの許容はh6なる。
惰性で動かしなさい時バックストップは2つのブラケットの間で非帰り装置として、外の競争に固定されるレバー挟まらなければならない使用される;別の方法でピンは輪にされた穴で挿入されなければならない。
機械のフレームに締まるバックストップをいつ惰性で動かしなさいか惰性で動き停止し薮を、レバー軸動きを可能にするべきある程度の整理を与えられなければならない回す。
バックストップを供給される既にグリースを塗られる惰性で動かしなさい。
次元および容量
モデル |
dH7 mm |
D mm |
L mm |
B1 mm |
L1 mm |
b2 mm |
I2 mm |
I3 mm |
I4 mm |
重量 kg |
最高速度 |
トルク Nm |
GVG20 | 20 | 106 | 48 | 40 | 15 | 18 | 35 | 10.5 | 113 | 2.5 | 400 | 606 |
GVG25 | 25 | 106 | 48 | 40 | 15 | 18 | 35 | 10.5 | 113 | 2.4 | 400 | 606 |
GVG30 | 30 | 106 | 48 | 40 | 15 | 18 | 35 | 10.5 | 113 | 2.3 | 400 | 606 |
GVG35 | 35 | 106 | 48 | 40 | 15 | 18 | 35 | 10.5 | 125 | 2.2 | 400 | 606 |
GVG40 | 40 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 4 | 300 | 1295 |
GVG45 | 45 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 3.8 | 300 | 1295 |
GVG50 | 50 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 3.7 | 300 | 1295 |
GVG55 | 55 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 3.5 | 300 | 1295 |
GVG60 | 60 | 161 | 54 | 70 | 15 | 18 | 35 | 10 | 140 | 6.1 | 250 | 2550 |
GVG70 | 70 | 161 | 54 | 70 | 15 | 18 | 35 | 10 | 140 | 5.7 | 250 | 2550 |
GVG80 | 80 | 190 | 70 | 70 | 20 | 25 | 45 | 15 | 165 | 10.2 | 200 | 4875 |
GVG90 | 90 | 190 | 70 | 70 | 20 | 25 | 45 | 15 | 165 | 9.6 | 200 | 4875 |
Kyey DIN 6885
2)最高の割り当てられた速度が
