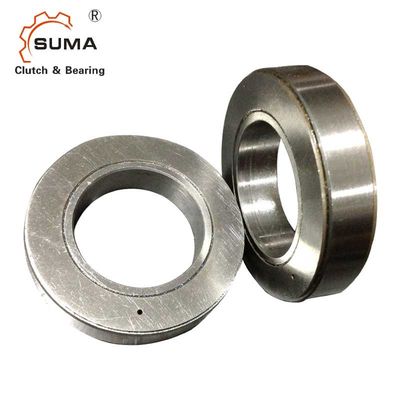

ASK60 60*95*18MMは1つの方法忍耐を惰性で動かしバックストップのクラッチを過剰運転する
特徴
タイプはであるローラーのタイプ惰性で動かす軸受の2列につき支えられる忍耐を頼む。それははめ込み式塵によって保護される単位、渡した油を差されるグリースをである。わずかな外側次元は60.series軸受けと同じである。
トルク伝達は内部および外の競争の出版物適合によって保障されなければならない。このような理由で出版物適合は、標準的な放射状の整理C4である。干渉の許容はに惰性で動かし次元をあり、標準的なシリーズ60の直接土台を許可する。
位置の忍耐:シャフトの許容はh6べきであるまたはj6はK6許容への堅いハウジングに外の競争押されるべきである。放射状の忍耐の積載量はテーブルで与えられる。タイプは惰性で動く軸ローディングを受け入れることができない頼む。そのような負荷の箱では、スラスト・ベアリングは提供されなければならない。
技術的なデータ
モデル | ASK60 |
Materail | GCr15 |
内部の直径 | 60mm |
外の直径 | 95mm |
厚さ | 18mm |
トルク容量 | 250Nm |
抗力トルク | 25Ncm |
最高の過剰運転の速度 | 1800r/min |
適用 | 過剰運転するバックストップ |
パッケージ | カートンのパッケージ/木のパッケージ |
受渡し時間 | 5-7日 |
支払の言葉 | TT、L/C、D/P、D/A、ウェスタン・ユニオン、Paypal |
次元および容量
タイプ | サイズ | シリーズの忍耐 | TKN 1) | nmax | 外径 | 高さ | 負荷の忍耐 | 重量 | 抗力トルク | |
動的 | 静的 | |||||||||
頼みなさい | Dp6 (mm) |
(Nm) |
(分1) |
D (mm) |
L (mm) |
C (kN) |
C0 (kN) |
(kg) | TR (Ncm) |
|
40 | 6008 | 72 | 3500 | 68 | 15 | 16 | 20.6 | 0.25 | 15 | |
50 | 6010 | 125 | 2200 | 80 | 16 | 19.6 | 23.5 | 0.34 | 20 | |
60 | 6012 | 250 | 1800 | 95 | 18 | 25.3 | 35.1 | 0.5 | 25 |
ノート
1) Tmax = 2 × TKN
」選択ページを参照しなさい10に13
」土台および維持の指示のページ16に19を参照しなさい
例の取付け
映像
