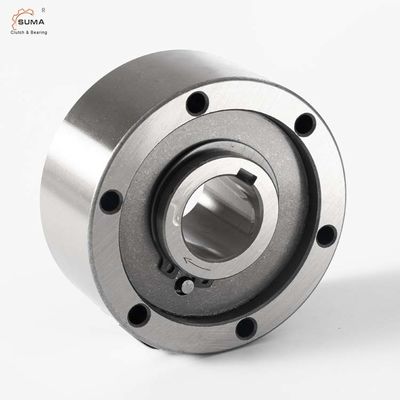

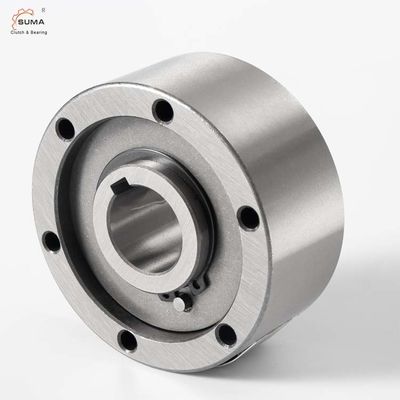

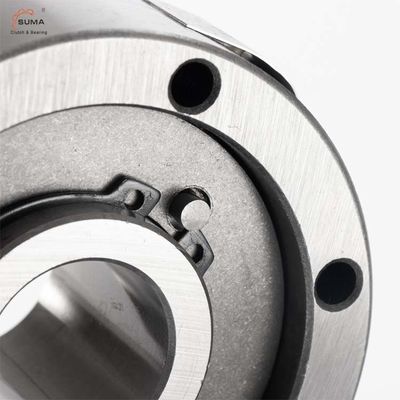

指示するAA40 40*125*56MMは1つの方法ローラーのクラッチ軸受けを惰性で動かす
特徴
タイプAAはローラーのタイプ惰性で動かす支えられるnon-bearingである。軸受けは軸および放射状の負荷を支えるように要求される。
潤滑およびシーリングはまた取付けによって提供されなければならない。
標準的な潤滑はオイルである。
内部競争はシャフトに調整される。外の競争の集中のための適合はH7許容にあるなる。
外の競争の関係は10.9を等級別にする直通のボルトでまたはよりよいある。
この設計は± S/2.の内部および外の競争の軸ミスアラインメントを受け入れることができる。
技術的なデータ
指定 | |
モデル | AA40 |
材料 | GCr15 |
内部の直径 | 40mm |
外の直径 | 125mm |
厚さ | 56mm |
トルク容量 | 1030Nm |
抗力トルク | 72Ncm |
内部競争の過剰運転の速度 | 1200r/min |
外の競争の過剰運転の速度 | 170r/min |
重量 | 0.7kg |
構造 | ローラーのタイプ |
適用 | 織物機械、ファン、換気装置、印字機 |
パッケージ | カートン箱、木箱またはカスタマイズされる |
支払の言葉 | TT.L/C、D/A、D/P、ウェスタン・ユニオン、Paypal |
受渡し時間 | サンプルのための2-4日、大きい順序のための7日 |
次元および容量
サイズ | TK1 | 速度の過剰運転 | 重量 |
抗力 トルク |
||||||||||
dH7 | Nimax2) | Namax3) | Dh7 | D5 | D6 | D3 | Z | O | L | f | s | (kg) | TR | |
(mm) | (Nm) | (分1) | (分1) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (Ncm) | |
12 | 17 | 3100 | 6000 | 47 | 28 | 20 | 38 | 3 | 5.5 | 20 | 0.5 | 4.5 | 0.21 | 0.7 |
15 | 55 | 2300 | 5400 | 55 | 37 | 26 | 45 | 3 | 5.5 | 30 | 0.8 | 4.5 | 0.44 | 3.5 |
20 | 146 | 2000年 | 3600 | 68 | 50 | 35 | 58 | 4 | 5.5 | 34 | 0.8 | 5.5 | 0.7 | 8.4 |
25 | 285 | 1700 | 2600 | 90 | 68 | 45 | 7 | 6 | 5.5 | 37 | 1 | 6.5 | 1.3 | 14 |
30 | 500 | 1500 | 2100 | 100 | 75 | 50 | 87 | 6 | 6.6 | 44 | 1 | 6.5 | 2 | 23 |
35 | 720 | 1300 | 1950年 | 110 | 80 | 55 | 96 | 6 | 6.6 | 48 | 1 | 6.5 | 2.6 | 60 |
40 | 1030 | 1200 | 1700 | 125 | 90 | 60 | 108 | 6 | 9 | 56 | 1.5 | 7.6 | 3.9 | 72 |
45 | 1125 | 1050 | 1500 | 130 | 95 | 65 | 112 | 8 | 9 | 56 | 1.5 | 7.6 | 4 | 140 |
50 | 2150 | 950 | 1300 | 150 | 110 | 75 | 132 | 8 | 9 | 63 | 1.5 | 7.6 | 6 | 180 |
55 | 2675 | 850 | 1200 | 160 | 115 | 82 | 138 | 8 | 11 | 67 | 2 | 7.6 | 7.2 | 190 |
60 | 3500 | 800 | 1100 | 170 | 125 | 90 | 150 | 10 | 11 | 78 | 2 | 7.6 | 9.2 | 240 |
70 | 5813 | 650 | 900 | 190 | 140 | 100 | 165 | 10 | 11 | 95 | 2.5 | 7.6 | 11.8 | 320 |
ノート
1) Tの最高の= 2 × T KN
2)内部競争の過剰運転
3)外の競争の過剰運転
DIN 6885.1へのキー溝
土台およびカップリング
映像
FAQ
Q:いかに商品を詰めるか。
Q:私はあなたからサンプルを得てもいいか。
:質の点検のサンプルを頼むことを非常に励ます。
Q:時間の商品を渡すと約束できるか。
