| 起源の場所 | 中国 |
| ブランド名 | SUMA |
| 証明 | ISO SGS |
| モデル番号 | FXN101-25/140 |

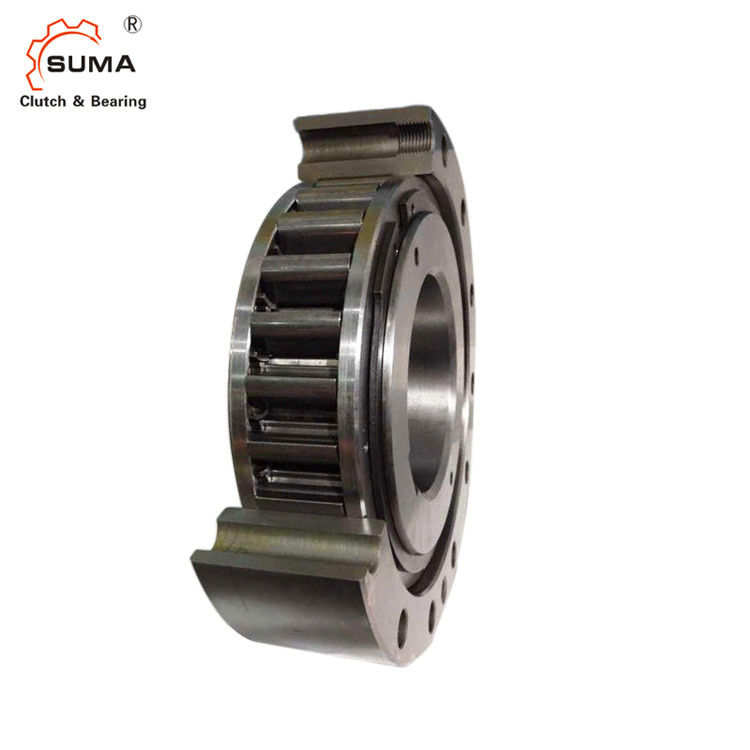

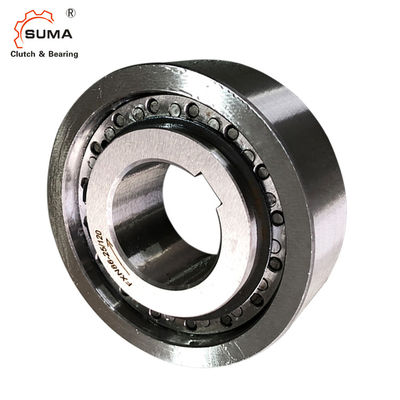

FXN101-25/140ポンプのために耐える高速過剰運転のバックストップのクラッチ
ポンプのために耐えるFXNのバックストップのクラッチの特徴
FXNを使用される次のように惰性で動かす:
バックストップ
クラッチの過剰運転
内部FXNをであるスプラグ惰性で動く軸受けサポートなしでそしてスプラグの離昇X.と惰性で動かす。内部リングが高速で回るときスプラグの離昇Xは摩耗なしの自由回転操作を保障する。外リングは顧客のhous ingに押される。これは密集したように、可能なスペース節約の一致の解決する。
ポンプのために耐えるFXNのバックストップのクラッチの次元そして容量
|
サイズを惰性で動かしなさい |
トルク Nm |
内部リング過剰運転 | 退屈させたdの標準 | 最高。 |
B mm |
D mm |
F mm |
J mm |
K min. mm |
L mm |
重量 kg |
|||||
| mm | mm | mm | mm | mm | mm | mm | ||||||||||
| FXN31 - 17/60 | 110 | 5000 | 20* | 20* | 25 | 60 P6 | 55 | 31 | 85 | 24 | 0,3 | |||||
| FXN31 - 17/62 | 110 | 5000 | 20* | 20* | 25 | 62 P6 | 55 | 31 | 85 | 24 | 0,4 | |||||
| FXN38 - 17/70 | 180 | 5000 | 25* | 25* | 25 | 70 P6 | 62 | 38 | 90 | 24 | 0,4 | |||||
| FXN46 - 25/80 | 460 | 5000 | 25 | 30 | 35 | 80 P6 | 70 | 46 | 95 | 35 | 0,8 | |||||
| FXN51 - 25/85 | 560 | 5000 | 25 | 30 | 35 | 36 | 35 | 85 P6 | 75 | 51 | 105 | 35 | 0,8 | |||
| FXN56 - 25/90 | 660 | 5000 | 35 | 40 | 35 | 90 P6 | 80 | 56 | 110 | 35 | 0,9 | |||||
| FXN61 - 19/95 | 520 | 5000 | 30 | 35 | 40 | 45* | 26 | 95 P6 | 85 | 61 | 120 | 25 | 0,8 | |||
| FXN61 - 19/106 | 520 | 5000 | 30 | 35 | 40 | 45* | 25 | 106H7 | 85 | 61 | 120 | 25 | 1,2 | |||
| FXN66 - 25/100 | 950 | 5000 | 35 | 40 | 45 | 48* | 30 | 100P6 | 90 | 66 | 132 | 35 | 1,1 | |||
| FXN66 - 25/110 | 950 | 5000 | 35 | 40 | 45 | 48* | 40 | 110 P6 | 90 | 66 | 132 | 35 | 1,8 | |||
| FXN76 - 25/115 | 1200 | 5000 | 45 | 55 | 60* | 40 | 115 P6 | 100 | 76 | 140 | 35 | 1,7 | ||||
| FXN76 - 25/120 | 1200 | 5000 | 45 | 55 | 60* | 32 | 120 J6 | 100 | 76 | 140 | 35 | 1,8 | ||||
| FXN86 - 25/125 | 1600 | 5000 | 40 | 45 | 50 | 60 | 65 | 70* | 40 | 125P6 | 110 | 86 | 150 | 40 | 2,3 | |
| FXN86 - 25/130 | 1600 | 5000 | 40 | 45 | 50 | 60 | 65 | 70* | 40 | 130P6 | 110 | 86 | 150 | 40 | 2,6 | |
| FXN 101 -25/140 | 2100 | 5000 | 55 | 70 | 75 | 45 | 140P6 | 125 | 101 | 175 | 50 | 3,1 | ||||
| FXN 101 - 25/149 | 2100 | 5000 | 70 | 75 | 62 | 149H6 | 125 | 101 | 175 | 62 | 4,2 | |||||
| FXN 101 - 25/150 | 2100 | 5000 | 55 | 70 | 75 | 45 | 150P6 | 125 | 101 | 175 | 50 | 3,6 | ||||
| FXN 85 - 40/140 | 2500 | 6000 | 45 | 50 | 60 | 65 | 65 | 45 | 140P6 | 125 | 85 | 175 | 60 | 3,2 | ||
| FXN 85 - 40/150 | 2500 | 6000 | 45 | 50 | 60 | 65 | 65 | 45 | 150P6 | 125 | 85 | 175 | 60 | 4,2 | ||
| FXN 100 - 40/160 | 3700 | 4500 | 45 | 50 | 55 | 60 | 70 | 75 | 75 | 50 | 160P6 | 140 | 100 | 190 | 60 | 5,1 |
| FXN 105 - 50/165 | 5200 | 4500 | 80 | 80 | 62 | 165P6 | 145 | 105 | 195 | 62 | 5,8 | |||||
| FXN 120 - 50/198 | 7700 | 4000 | 60 | 65 | 70 | 75 | 80 | 95 | 95 | 70 | 198H6 | 160 | 120 | 210 | 70 | 8,6 |
| FXN 140 - 50/215 | 10100 | 3000 | 65 | 90 | 100 | 110 | 110 | 69 | 215J6 | 180 | 140 | 245 | 70 | 14,0 | ||
| FXN 170 - 63/258 | 20500 | 2700 | 70 | 85 | 100 | 120 | 130 | 80 | 258H6 | 210 | 170 | 290 | 80 | 21,0 | ||
最高の伝染性のトルクは指定わずかなトルク2倍のである。選択のトルクの決定についてはページを見なさい14。
理論的でわずかなトルクは内部および外リング間の理想的な同心性にだけ適用する。実際には、同心性は演劇によって忍耐およびいななきのbouring部品の間違いを集中させること影響される。それからテーブルで間既存を考慮に入れるなくなる適用する指定されるわずかなトルクは（T.I.R。）。
要望に応じてより高い速度。
注:
1. Tの最高の= 2 × T KN
2. 内部競争の過剰運転
3. 外の競争の過剰運転
DIN 6885.1へのキー溝
DIN 6885の1ページに従うキー溝•許容誤差キー溝の幅JS10。
* DIN 6885の3ページに従うキー溝•許容誤差キー溝の幅JS10。
例の取付け
内部電動機に付すために収容のアダプターで整理されるバックストップとしてFXN 38 - 17/70 NXを惰性で動かしなさい。ハウジングに押される薄い外リングはスペース有効で適切な解決を可能にする。正常運営（惰性で動くoのperation）の高いシャフトの速度が原因で、スプラグの離昇Xは無接触およびそれ故に摩耗なしの連続操作のationを保障する。
内部織物機械のクリープ ドライブの過剰運転のクラッチとしてFXN 66 - 25/100 NXを惰性で動かしなさい。取付けをぎっしりと解決されるウォーム ホイールに押される薄い外リングによって惰性で動かしなさい。組み立ての間に、機械は操作の運転ではたらいているみみずギヤによって運転され、惰性で動かしなさい。正常運営（惰性で動く操作のation）では、高速メイン ドライブ シャフトの過剰運転にあり、自動的に離す内部リングはクリープ ドライブを。内部リングの高い過剰運転の速度によって、スプラグの離昇Xによってタイプは使用される;スプラグは接触なしで惰性で動く操作ではたらき、それ故に摩耗なしである。
内部FXNをある軸受けサポートなしに惰性で動かす。内部および外リングの同心の直線は顧客によって提供されなければならない。
許されたの（T.I.R。）ならない観察されなければ動く。トルクは出版物適合によって外リングで送信される。テーブルでfiedトルクのspeci-を送信するためには外リングは外的な直径K.が付いているハウジングで収容されなければならない。ハウジングは鋼鉄または最低の質GG-20の灰色のから鋳鉄成っている。他の収容材料かより小さく外的な直径を使用するとき、私達は伝染性のトルクに関して私達に連絡するようにせき立てる。収容の穴の許容は次元D.の下のテーブルで指定される。シャフトの許容はISO h6かj6なる。
潤滑
スプラグの離昇の速度以上の速度で、特別な潤滑は要求されない;手入れ不要機能を惰性で動かしなさい。スプラグの離昇の速度の下で作動した場合、指定質のオイルの潤滑は提供されなければならない。
