| 起源の場所 | 中国 |
| ブランド名 | SUMA |
| 証明 | ISO SGS |
| モデル番号 | NUTR25 |

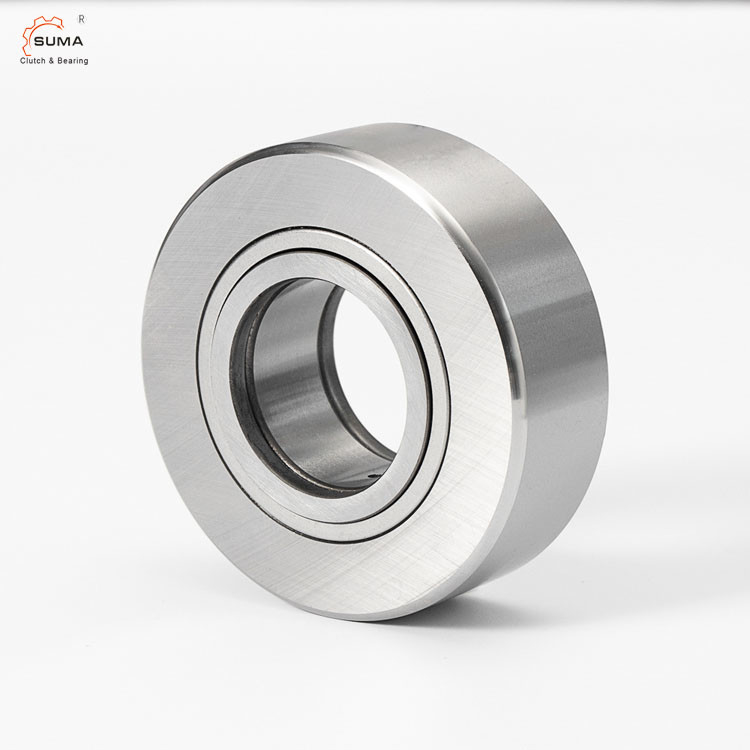

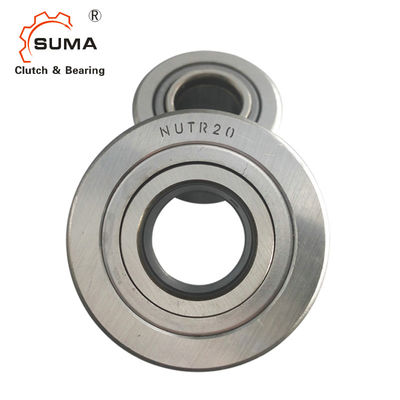

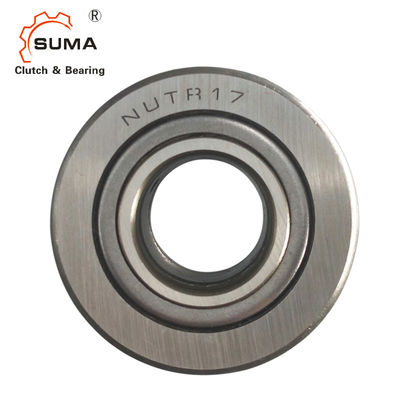

NUTR25 GCr15の頑丈なヨークのタイプ トラック軸受
特徴
モデルNUTRの上部転輪は針の完全の二重列の軸受である。外リングは肩によって導かれる。
軸受けのすべての部品はシール・カバーによって押した完全な単位を形作るために外リングを囲まれている。
シール・カバーおよび推圧バッフル リングは高有効なガス シールを構成する。
この種類のモデルNUTRの上部転輪の針状ころ軸受は重負荷に抗できる。
圧延ボディの軸ガイドのために、それは高速の標準的な軸負荷に抗できる。外リングの表面がシリンダー表面なら、軸受けの指定はNUYT… X.である。
次元および容量
|
シャフト Dia |
指定の忍耐 |
境界次元 |
弾薬定数の評価 |
制限速度 |
|||||||||
| d | D | B | C | d1 | rs | ris |
ヨークのタイプとして トラック ローラー |
||||||
|
動的 |
空電 |
Cw |
牛 |
||||||||||
| mm | mm | 分 | 分 | N | rpm | ||||||||
| 35 | NUTR 15 | 15 | 35 | 19 | 18 | 20 | 0.6 | 0.3 | 23000 | 27000 | 16000 | 18300 | 6500 |
| 40 | NUTR 17 | 17 | 40 | 21 | 20 | 22 | 1 | 0.3 | 24800 | 31000 | 18500 | 22800 | 5500 |
| 42 | NUTR 15 42 | 15 | 42 | 19 | 18 | 20 | 0.6 | 0.3 | 23000 | 27000 | 19400 | 23800 | 6500 |
| 47 | NUTR 17 47 | 17 | 47 | 21 | 20 | 22 | 1 | 0.3 | 24800 | 31000 | 21300 | 28000 | 5500 |
| NUTR 20 | 20 | 47 | 25 | 24 | 27 | 1 | 0.3 | 39000 | 50000 | 28000 | 35000 | 4200 | |
| 52 | NUTR 20 52 | 20 | 52 | 25 | 24 | 27 | 1 | 0.3 | 39000 | 50000 | 31500 | 41000 | 4200 |
| NUTR 25 | 25 | 52 | 25 | 24 | 31 | 1 | 0.3 | 43500 | 60000 | 29000 | 37500 | 3400 | |
| 62 | NUTR 25 62 | 25 | 62 | 25 | 24 | 31 | 1 | 0.3 | 43500 | 60000 | 35500 | 50000 | 3400 |
| NUTR 30 | 30 | 62 | 29 | 28 | 38 | 1 | 0.3 | 59000 | 79000 | 40000 | 51000 | 2600 | |
| 72 | NUTR 30 72 | 30 | 72 | 29 | 28 | 38 | 1 | 0.3 | 59000 | 79000 | 48000 | 65000 | 2600 |
| NUTR 35 | 35 | 72 | 29 | 28 | 44 | 1.1 | 0.6 | 65000 | 93000 | 45000 | 61000 | 2100 | |
| 80 | NUTR 35 80 | 35 | 80 | 29 | 28 | 44 | 1.1 | 0.6 | 65000 | 93000 | 51000 | 72000 | 2100 |
| NUTR 40 | 40 | 80 | 32 | 30 | 51 | 1.1 | 0.6 | 90000 | 134000 | 56000 | 76000 | 1600 | |
| 85 | NUTR 45 | 45 | 85 | 32 | 30 | 55 | 1.1 | 0.6 | 95000 | 147000 | 56000 | 79000 | 1400 |
| 90 | NUTR 40 90 | 40 | 90 | 32 | 30 | 51 | 1.1 | 0.6 | 90000 | 134000 | 66000 | 96000 | 1600 |
| NUTR 50 | 50 | 90 | 32 | 30 | 60 | 1.1 | 0.6 | 10000 | 161000 | 57000 | 81000 | 1300 | |
| 100 | NUTR 45 100 | 45 | 100 | 32 | 30 | 55 | 1.1 | 0.6 | 95000 | 147000 | 72000 | 10800 | 1400 |
| 110 | NUTR 50 110 | 50 | 110 | 32 | 30 | 60 | 1.1 | 0.6 | 10000 | 161000 | 76000 | 121000 | 1300 |
