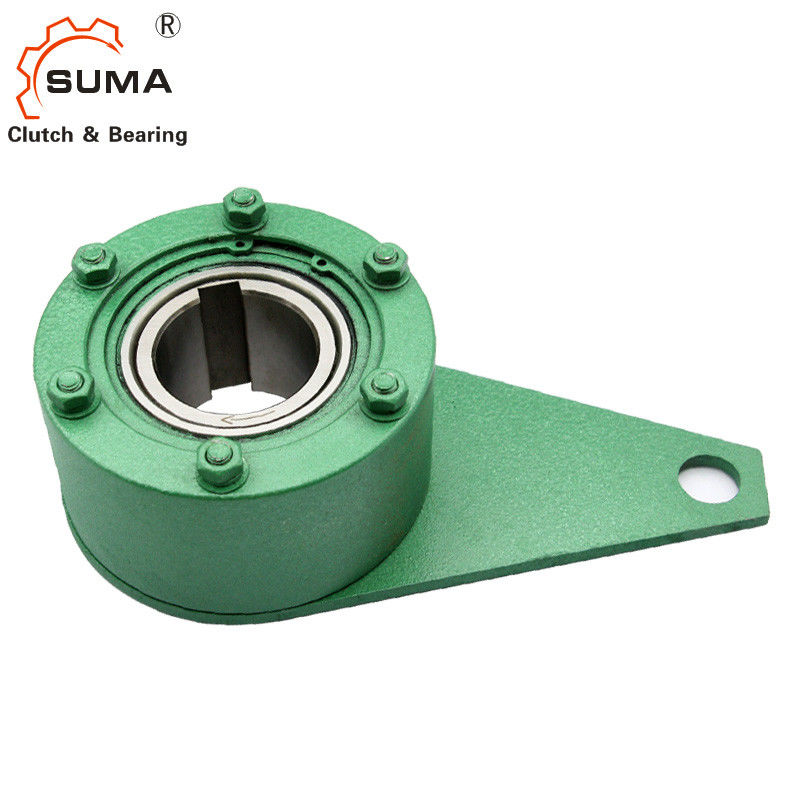

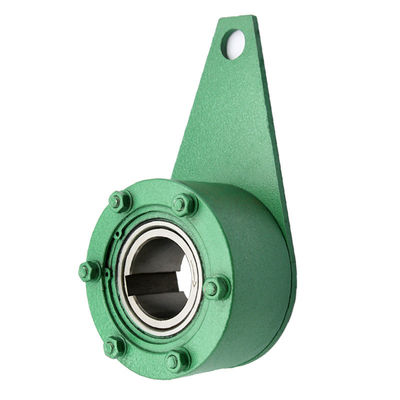

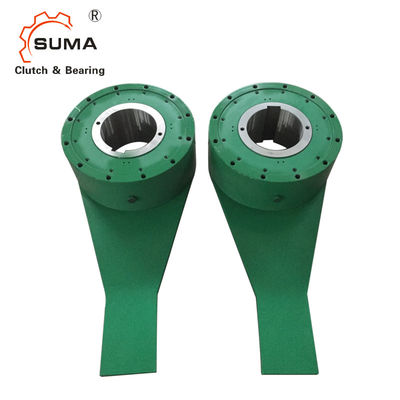

クラッチを過剰運転するBS75R GCr15 1方向180のRPM
特徴
BS-Rシリーズ提供の容易な潤滑の維持。
1. 前挿入物正しい方向のコンベヤー シャフトへのVリング。
2.しっかりシャフトにBSカム クラッチを取付けるため。内部競争の端の表面のだけ圧力を適用しなさい
シャフトにBSカム クラッチを挿入した場合。ハンマーを持つ内部競争に直接当らなかったり、または圧力を適用してはいけない
外の競争。(取付けおよび使用法のためのページを参照しなさい13)
3.内部の競争およびパッキングの端の表面に、供給される密封剤を加えBSカム クラッチの単位をに固定しなさい
エンドプレートが付いているコンベヤー シャフト。同時に、オイルの漏出を防ぐのに各ボルトのシールの洗濯機を使用しなさい。
次元および容量
モデル |
トルク 容量 (N·m) |
穴 直径 範囲 |
最高。 過剰運転 (r/m) 内部競争 |
B |
C |
PCD E |
F |
G |
H |
K |
L |
M |
N |
P |
Q |
R |
|
BS65R | 1,570 | 40to65 | 200 | 90 | 160 | 85 | 140 | 115 | 50 | 6 | 9.5 | 306 | 210 | 16 | 50 | 13.5 | 90 |
BS75R | 2,450 | 50 to75 | 180 | 90 | 170 | 85 | 150 | 125 | 50 | 6 | 9.5 | 354 | 250 | 19 | 65 | 16.5 | 100 |
BS85R | 5,880 | 60 to85 | 180 | 115 | 210 | 110 | 185 | 140 | 60 | 9 | 11 | 434 | 300 | 29 | 95 | 20.5 | 115 |
BS95R | 7,840 | 70 to95 | 170 | 115 | 230 | 110 | 200 | 160 | 60 | 9 | 12.5 | 497 | 350 | 32 | 105 | 20.5 | 130 |
BS110R | 10,800 | 80から110 | 170 | 115 | 270 | 110 | 220 | 180 | 60 | 12 | 14 | 560 | 385 | 40 | 110 | 26 | 140 |
BS135R | 15,700 | 90から135 | 120 | 135 | 320 | 130 | 280 | 230 | 60 | 12 | 14 | 666 | 470 | 36 | 120 | 26 | 180 |
モデル |
トルク 容量 (N·m) |
穴 直径 範囲 |
ランニング 競争 |
B |
C |
PCD E |
F |
G |
L |
私 |
J |
R |
P |
Q |
分 |
最高 |
|
BS160R | 24500 | 100から160 | 100 | 135 | 360 | 130 | 315 | 255 | 60 | 19 | 16 | 120 | 32 | 792 | 580 | 108 | 95 |
BS200R | 37200 | 100から200 | 100 | 150 | 430 | 145 | 380 | 310 | 60 | 19 | 21 | 130 | 43 | 838 | 623 | 182 | 155 |
モデル |
トルク 容量 (N·m) |
穴 直径 範囲 |
ランニング 競争 |
B |
C |
PCD E |
F |
G |
私 |
L |
M |
N |
O |
P |
Q |
分 |
最高 |
|
BS 220R | 49000 | 150から220 | 80 | 235 | 500 | 230 | 420 | 296 | 95 | 35 | 12 | 259 | 311 | 238 | 1070 | 820 | 347 | 310 |
BS 250R | 88200 | 175から250 | 50 | 295 | 600 | 290 | 530 | 355 | 125 | 35 | 12 | 319 | 375 | 288 | 1300 | 1000 | 637 | 580 |
BS 270R | 123000 | 200から270 | 50 | 295 | 650 | 290 | 575 | 395 | 130 | 40 | 12 | 319 | 375 | 298 | 1425 | 1100 | 660 | 602 |
BS 300R | 176000 | 230から300 | 50 | 295 | 780 | 290 | 690 | 495 | 130 | 45 | 19 | 333 | 396 | 356 | 1690 | 1300 | 1050 | 983 |
BS 335R | 265000 | 250から335 | 50 | 305 | 850 | 320 | 750 | 525 | 135 | 60 | 19 | 343 | 405 | 386 | 1925年 | 1500 | 1210 | 1120 |
BS 350R | 314000 | 250から350 | 50 | 320 | 930 | 360 | 815 | 565 | 135 | 71 | 19 | 358 | 430 | 414 | 2065年 | 1600 | 1710 | 1580 |
BS 425R | 510000 | 325から425 | 50 | 440 | 1030 | 450 | 940 | 680 | 170 | 70 | 22 | 484 | 570 | 474 | 2315 | 1800 | 1580 | 2370 |
BS 450R | 686000 | 350から450 | 50 | 450 | 1090 | 480 | 990 | 690 | 180 | 80 | 22 | 494 | 580 | 526 | 2545 | 2000年 | 2930 | 2690 |
注:
1. BS-Rカム クラッチはあなたの指定に従って退屈させることができるが許容およびキー溝が付いている腔線径・山径を指定する
次元。
2.トルク腕は任意である。上で示されている腕はあなたの参照のためだけである。必要ならば、あなたの順序でそれを指定しなさい。
土台およびカップリング
4. 石油貯留層の内部をきれいにした後、石油貯留層の合う表面の密封剤を加えなさい。オイルを置きなさい
縦のレベル ゲージ(赤線は最下であり、青い上である)、BS65RからのBS200Rへのモデルのために;石油貯留層を取付けなさい
ボルトを持つ外の競争の端の表面に、間、モデルBS220Rのために以上に、に石油貯留層を取付ける
ボルトを使用してシール サポータ。塵がカム クラッチか石油貯留層を突き通すことを注意深く防ぎなさい。
5.出版物前挿入されたVリング完全にカバーの接触の表面密接に。
6.周囲温度が40°C以上に上がれば、盾か屋根を置き、直接を避けることを推薦する
日光カム クラッチの寿命を伸ばすため。
