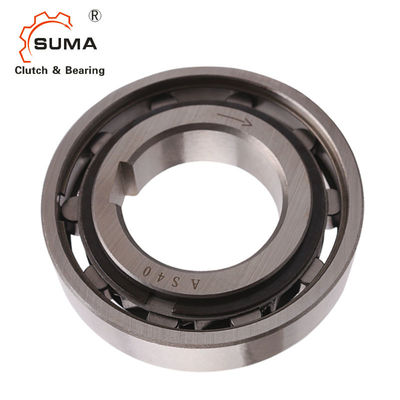

AS20 NSS20 1の方法軸受

基本情報
起源の場所: 中国
ブランド名: SUMA
証明: ISO SGS
モデル番号: AS20 NSS20
最小注文数量: 1
価格: USD8-USD10 PER PIECE
パッケージの詳細: カートン箱
受渡し時間: 5日
支払条件: L/C、D/A、D/P、T/T、ウェスタン・ユニオン、Paypal
供給の能力: 1ヶ月あたりの1000pcs
製品名: AS20 NSS20に耐えるローラーのクラッチ 材料: 鋼鉄に耐えるGCr15
トルク容量: 40NM 回転速度: 3300rpm
単位重量: 0.12kg 保証: 1年
サイズ: 20*47*14MM OEM: 受け入れなさい
ハイライト:

NSS20 1方法軸受

,

GCr15 1方法軸受

,

GCr15 1方法針の軸受

AS20 NSS20 1の方法軸受

特徴

タイプは同様にローラーのタイプ惰性で動かす支えられるnon-bearingである。軸受けは軸および放射状の負荷を支えるように要求される。潤滑およびシーリングはまた取付けによって提供されなければならない。次元の外でわずか同じはシリーズと62の…玉軸受である。
典型的な整理は次のページに示されているように同じ位置の許容内のシリーズ62軸受けの横のこのタイプを、取付けることである。内部競争はシャフトに調整される(6つのmmの穴を除いて)。
外の競争はH7ハウジングの出版物適合を与える肯定的なr6許容がある。外ハウジングは十分に強くなければならない
アセンブリの後で拡大しないため。この設計は± S/2.の内部および外の競争の軸ミスアラインメントを受け入れることができる。

技術的なデータ

製品名 1つの方法ローラーのクラッチ軸受け
モデル AS20
材料 GCr15
トルク容量 40Nm
内部の直径 20mm
外の直径 47mm
厚さ 14mm
重量 0.12kg
パッケージ カートン箱/木箱、滑車、等
支払の言葉 TT.L/C、D/A、D/P、ウェスタン・ユニオン
受渡し時間 サンプルのための2-4日、大きい順序のための7日

次元および容量



タイプ サイズ



TKN1)

速度の過剰運転

重量



抗力トルク
AS (NSS) dH7 nimax2) namax3) Dr6 D5 L s e f TR
[mm] [Nm] [分1] [分1] [mm] [mm] [mm] [mm] [mm] [mm] [kg] [Ncm]
6 2.1 5000 7500 19 15.8 6 0.3 0.6 0.3 0.01 0.18
8 3.8 4300 6500 24 20 8 1.3 0.6 0.6 0.02 0.24
10 6.8 3500 5200 30 25.9 9 1.3 0.6 0.6 0.03 0.36
12 13 3200 4800 32 28 10 1.3 0.6 0.6 0.04 0.48
15 14 2800 4300 35 31 11 1.4 0.6 0.6 0.05 0.7
20 40 2200 3300 47 40 14 2.4 0.8 0.8 0.12 1.4
25 56 1900年 2900 52 45.9 15 2.4 0.8 0.8 0.14 2.4
30 90 1600 2400 62 55 16 2.4 0.8 1 0.22 7.8
35 143 1300 2000年 72 64 17 2.5 0.8 1 0.31 9
40 185 1200 1800 80 72 18 2.5 0.8 1 0.39 10
45 218 1000 1600 85 77 19 2.5 1.2 1 0.44 11
50 230 950 1500 90 82 20 2.5 1.2 1 0.49 13
55 308 800 1300 100 90 21 2.5 1.2 1 0.66 14
60 508 700 1100 110 100 22 2.5 1.2 1.5 0.81 26
80 1063 600 900 140 128 26 2.5 1.2 1.5 1.41 58

.jpgとして

注:
キー溝のないAS6。ØD = -0-0,009
DIN 6885.1へのAS8-12キー溝。
DIN 6885.3への他のサイズ
1) Tの最高の= 2 × T KN
2)内部競争の過剰運転
3)外の競争の過剰運転
土台次元は玉軸受シリーズ62と同一である

例の取付け

.jpgとして

映像

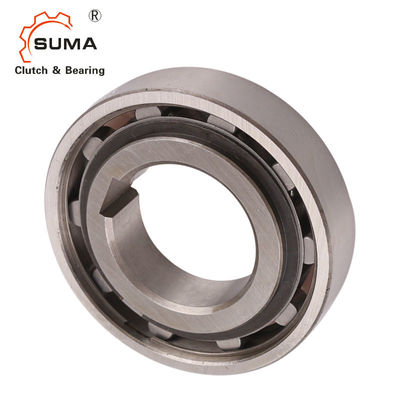

  AS20 NSS20 1の方法軸受 2

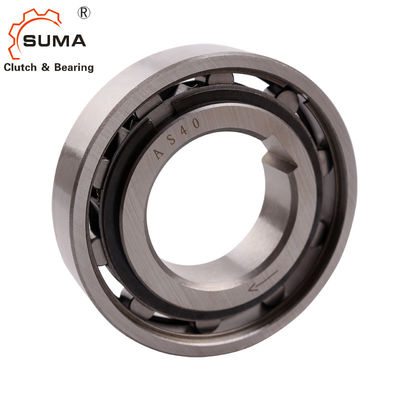

AS20 NSS20 1の方法軸受 3
