MZEU30 (K) E1+E2のローラーのタイプ1の方法方向バックストップのクラッチ軸受け

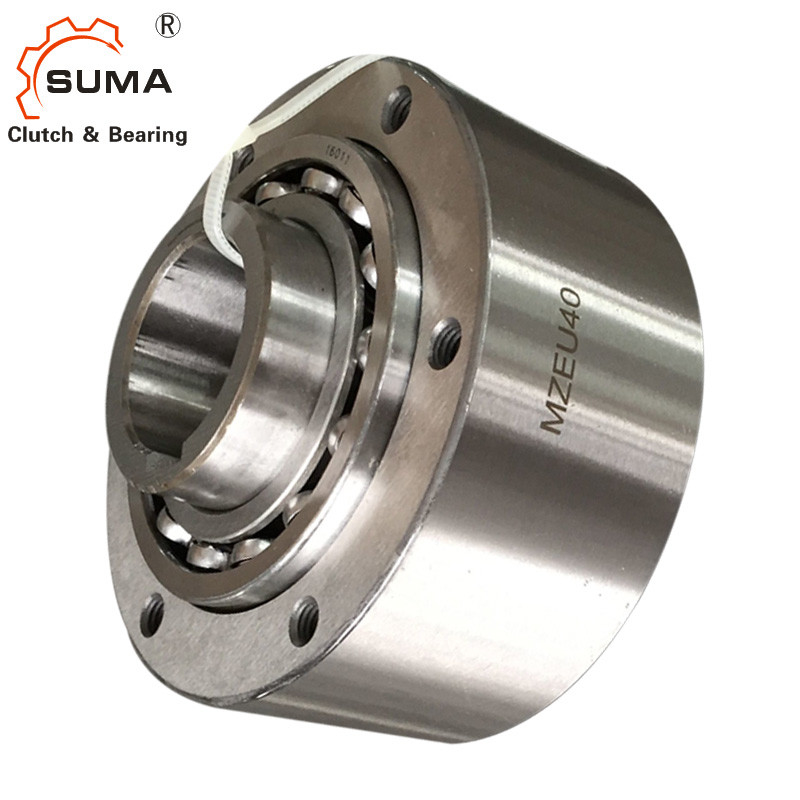

  • MZEU30 (K) E1+E2のローラーのタイプ1の方法方向バックストップのクラッチ軸受け

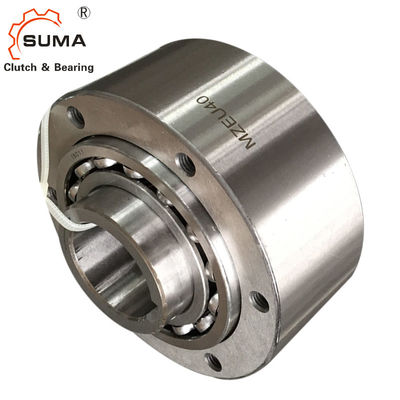

  • MZEU30 (K) E1+E2のローラーのタイプ1の方法方向バックストップのクラッチ軸受け

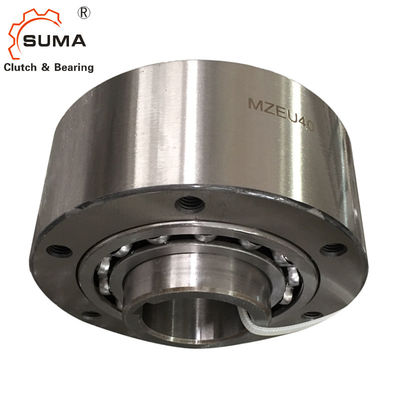

  • MZEU30 (K) E1+E2のローラーのタイプ1の方法方向バックストップのクラッチ軸受け

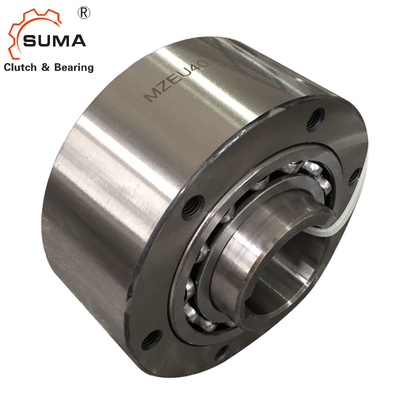

  • MZEU30 (K) E1+E2のローラーのタイプ1の方法方向バックストップのクラッチ軸受け

MZEU30 (K) E1+E2のローラーのタイプ1の方法方向バックストップのクラッチ軸受け

起源の場所 中国
ブランド名 SUMA
証明 ISO SGS
モデル番号 MZEU30 (K) E1+E2
プロダクト細部
製品名:
MZEU30に耐えるローラーのクラッチ(K) E1+E2
支えられる忍耐:
はい
材料:
鋼鉄GCr15の忍耐
サイズ:
30*100*68mm
トルク容量:
735Nm
保証:
1年
パッケージ:
カートン箱/木箱
重量:
4kg
ハイライト:

MZEUのバックストップのクラッチ軸受け

,

1つの方向バックストップのクラッチ軸受け

,

MZEU 1の方法ローラーのクラッチ

支払及び船積みの言葉
最小注文数量
1
価格
USD150-USD180 PER PIECE
パッケージの詳細
カートン箱/木箱
受渡し時間
7-15日
支払条件
L/C、D/A、D/P、T/T、ウェスタン・ユニオン、Paypal
供給の能力
1ヶ月あたりの1000pcs
製品の説明

MZEU30 (K) E1+E2のローラーのタイプ1の方法方向バックストップのクラッチ軸受け



取付けおよび使用法
1.モデルNo。MZEU12へのMZEU80は前グリースを塗られ、潤滑を要求しない。操作上の温度較差はある– 40°Cへの+40°C.はNoを模倣する。MZEU90へのMZEU150はオイルの潤滑を要求する。(ページの31潤滑そして維持を参照しなさい)。
2。私達はh7のシャフトの許容を推薦し、ISO R773 (DIN 6885.1)のキー溝は標準的である。
3。私達はスプロケット、ギヤおよび他の合われた部品のためのB H7かH8の許容を推薦する。
4。クラッチは別の部品として基本的なタイプのカム クラッチ、E1フランジおよびE2フランジと渡される。
5.フランジの外の競争そして接触表面の両端の表面をきれいにしなさい。
6。モデルNoのため。MZEU90へのMZEU150は両端に外の競争の表面に、シールの接着剤を加える。
7。回転の方向を点検し、つかむためにE1およびE2フランジを付けなさい。



次元および容量



モデル トルク
容量

最高。過剰運転
抗力
トルク
穴サイズ キー溝 B BF C DF F M N 重量

内部

競争

競争

Nm r/min r/min Nm H7 内部競争   h7             kg
MZEU12 (K) E1+E2 60 2,000 1,000 0.20 12 4X 1.8 42 62 85 20 72 20 10.0 5.7 1.1
MZEU15 (K) E1+E2 100 1,800 900 0.20 15 5 x 2.3 52 68 92 28 78 25 11.0 5.7 1.5
MZEU20 (K) E1+E2 245 1,600 700 0.29 20 6X 2.8 57 75 98 34 85 30 10.5 5.7 1.9
MZEU25 (K) E1+E2 425 1,600 600 0.33 25 8X 3.3 60 90 118 35 104 40 11.5 6.8 2.9
MZEU30 (K) E1+E2 735 1,500 500 0.39 30 8X3.3 68 100 128 43 114 45 11.5 6.8 4.0
MZEU35 (K) E1+E2 1,015 1,400 300 0.49 35 10X3.3 74 110 140 45 124 50 13.5 6.8 5.2
MZEU40 (K) E1+E2 1,350 1,400 300 0.59 40 12X3.3 86 125 160 53 142 55 15.5 9.0 7.9
MZEU45 (K) E1+E2 1,620 1,400 300 0.69 45 14X3.8 86 130 165 53 146 60 15.5 9.0 9.3
MZEU50 (K) E1+E2 2,070 1,300 250 0.79 50 14X3.8 94 150 185 64 166 70 14.0 9.0 11.7
MZEU55 (K) E1+E2 2,400 1,300 250 0.88 55 16X4.3 104 160 204 66 182 75 18.0 11.0 15.3
MZEU60 (K) E1+E2 2,950 1,200 250 0.98 60 18X4.4 114 170 214 78 192 80 17.0 11.0 17.7
MZEU70 (K) E1+E2 4,210 1,100 250 1.27 70 20X4.9 134 190 234 95 212 90 18.5 11.0 25.5
MZEU80 (K) E1+E2 5,170 800 200 1.38 80 22X5.4 144 210 254 100 232 105 21.0 11.0 33.2
MZEU90 (K) E1+E2 12,000 450 150 4.70 90 25X5.4 158 230 278 115 254 120 20.5 13.0 38.3
MZEU100 (K) E1+E2 17,600 400 130 5.39 100 28X 6.4 182 270 335 120 305 140 30.0 17.5 68.8
MZEU130 (K) E1+E2 24,500 320 110 6.76 130 32X7.4 212 310 380 152 345 160 29.0 17.5 98.2
MZEU150 (K) E1+E2 33,800 240 80 8.13 150 36X8.4 246 400 485 180 445 200 32.0 21.5 198.2

MZEU30 (K) E1+E2のローラーのタイプ1の方法方向バックストップのクラッチ軸受け 0

土台およびカップリング

MZEU30 (K) E1+E2のローラーのタイプ1の方法方向バックストップのクラッチ軸受け 1


8. スプロケットを、ギヤおよび他の装置はクラッチに取付けるとき、外の競争の表面のそれらに合い、E1フランジにボルトをねじで締める。
9。反対側にフランジおよびスプロケットを両方取付けることによって、回転の方向は変えることができる。
10。シャフトにクラッチを取付けた場合、内部競争に決して外の競争に圧力を適用してはいけない。
11。高速指示の適用のため(50以上c/m)強いばねのタイプ推薦される。
12。モデルいいえ。
このデッサンはMZEU E1+E2を示す
MZEU K
印無し:外の競争のキー溝無し。
K:外の競争のキー溝。
