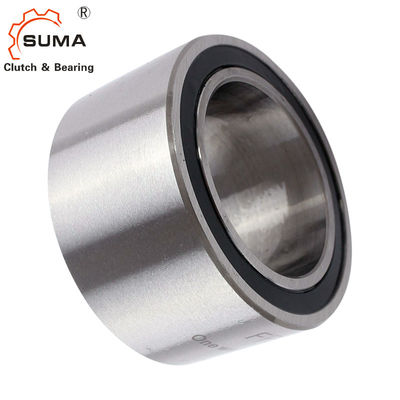

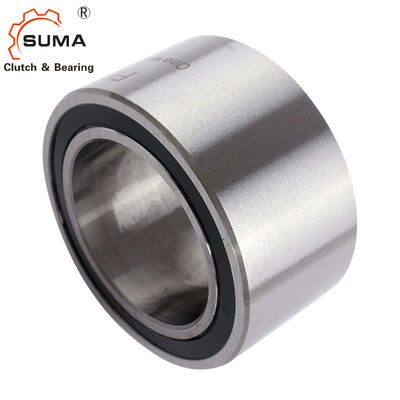

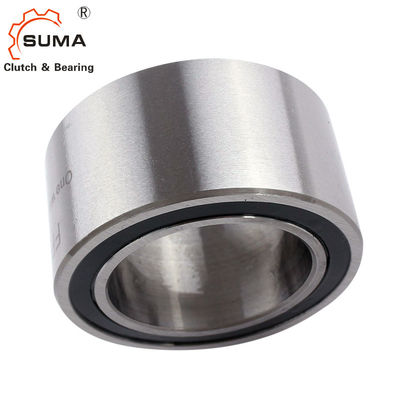

FPD448Z 35*53*34mmは1つの方法クラッチ軸受けを惰性で動かす
特徴
軸受け
クラッチを含んでいる球および軸受を惰性で動かしなさい。付加的で外的な忍耐サポートは必要ではない。
出版物適合圧力
出版物適合圧力は球に適用されてはならない。
方向を締め金で止めること
内部リングの矢は内部リングの締め金で止める方向を示す。
幅:34のmm
実用温度:最高。100° C
潤滑
操作中の寿命オイルの潤滑
取付け
設置許容
シャフトh5;ハブH6
合う部品
合う部品の堅くなり、粉砕は必要ではない。完全にの近くに(自由にグリースを塗るため)合う部品を惰性で動かすクラッチをきれいにしなさい、また出版物適合を作る前にクラッチのリングを惰性で動かしなさい。
部品
クラッチを惰性で動かしなさい | |
挿入物のelement* | FE 400 M (雷文のばね) |
FE 400 Z (張力ばね) |
|
+配線管 | 鋼鉄忍耐堅くされるおよび地上 |
内部リング | 出版物適合 |
外リング |
出版物適合 |
+ボール ベアリング | 統合される |
+軸受 |
RL 400 |
+潤滑 | 寿命オイルの潤滑 |
技術的なデータ
次元および容量
モデル | d | D | W | Tnom | nmax | Cdyn。 | Cstat。 | 重量 | 項目いいえ。 |
[mm] | [mm] | [mm] | [Nm] | [rpm] | [N] | [N] | [kg] | ||
FPD 427のM | 15 | 31 | 34 | 94 | 2,000 | 7,679 | 6,397 | 0.09 | 306516 |
FPD 427 Z | 15 | 31 | 34 | 84 | 2,000 | 7,679 | 6,397 | 0.09 | 306517 |
FPD 432のM | 20 | 36 | 34 | 133 | 1,800 | 8,104 | 7,241 | 0.12 | 306518 |
FPD 432 Z | 20 | 36 | 34 | 121 | 1,800 | 8,104 | 7,241 | 0.12 | 306519 |
FPD 437のM | 25 | 41 | 34 | 176 | 1,700 | 9,201 | 8,142 | 0.15 | 306520 |
FPD 437 Z | 25 | 41 | 34 | 160 | 1,700 | 9,201 | 8,142 | 0.15 | 306521 |
FPD 442のM | 30 | 46 | 34 | 223 | 1,500 | 10,247 | 10,708 | 0.18 | 300696 |
FPD 442 Z | 30 | 46 | 34 | 208 | 1,500 | 10,247 | 10,708 | 0.18 | 300697 |
FPD 448のM | 35 | 53 | 34 | 286 | 1,300 | 11,642 | 13,440 | 0.23 | 306524 |
FPD 448 Z | 35 | 53 | 34 | 262 | 1,300 | 11,642 | 13,440 | 0.23 | 306525 |
FPD 453のM | 40 | 58 | 34 | 343 | 1,200 | 11,417 | 13,577 | 0.26 | 300702 |
FPD 453 Z | 40 | 58 | 34 | 314 | 1,200 | 11,417 | 13,577 | 0.26 | 300700 |
FPD 463のM | 50 | 68 | 34 | 461 | 1,100 | 13,070 | 17,063 | 0.34 | 306534 |
FPD 463 Z | 50 | 68 | 34 | 428 | 1,100 | 13,070 | 17,063 | 0.34 | 306535 |
FPD 473のM | 60 | 78 | 34 | 588 | 1000 | 14128 | 19896 | 0.41 | 306536 |
FPD 473 Z | 60 | 78 | 34 | 543 | 1000 | 14128 | 19896 | 0.41 | 306537 |
