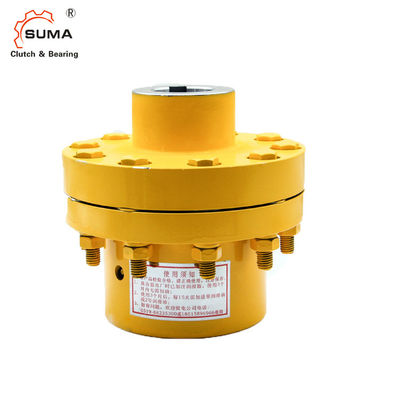

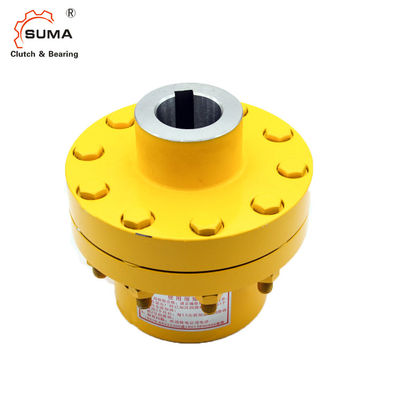

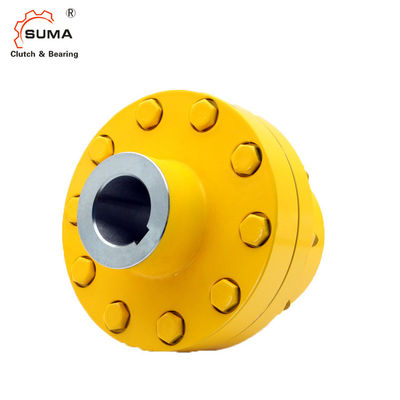

KEED2ははめ込み式過剰運転のクラッチ軸受けを惰性で動かす
特徴
タイプAL .KEED2はローラーのタイプ惰性で動く、はめ込み式、密封されてであり、忍耐、2 160を使用して支えられて。シリーズ軸受け。単位は油を差される渡されたオイルである。
この組合せはクラッチの過剰運転としてoverleaf示されていてように使用される。この設計では、標準的なALはインライン土台のための適用範囲が広いカップリングに接続される惰性で動く。
KEEのタイプはねじり振動を弱め、余分な忍耐の負荷なしでmisalignementを受け入れるのに使用される高性能のカップリングである。D2カバーが単位を閉めるのに使用されている。それはオイルの詰物、下水管およびレベルのための2個のねじが装備されている。私達は単位を供給される集まっていて推薦する。
D2フランジから見られる回転の内部競争の方向を指定しなさい。連結の選択を点検するために製造業者のカタログを参照しなさい。
技術的なデータ
製品名 | クラッチ軸受けの過剰運転 |
モデル | AL30 KEED2 |
材料 | GCr15 |
内部の直径 | 30mm |
外の直径 | 100mm |
内部競争の過剰運転の速度 | 4100r/min |
外の競争の過剰運転の速度 | 1300r/min |
重量 | 11Kg |
トルク容量 | 500Nm |
適用 | 減力剤、プリンター機械、Texitle機械、ベルト・コンベヤー、塩企業 |
パッケージ | 木箱、管、滑車、等 |
支払の言葉 | TT.L/C、D/A、D/P、ウェスタン・ユニオン、Paypal |
次元および容量
タイプ | サイズ |
|
|
速度の過剰運転 |
|
重量 | |||||
AL .KEED2 | dH7 | KEE | TKN | nimax1) | namax2) | dKH7 | D | L1 | D6 | L6 | |
[mm] | [Nm] | [分1] | [分1] | [mm] | [mm] | [mm] | [mm] | [mm] | [kg] | ||
12 | 2 | 55 | 2500 | 6000 | 12… 25 | 62 | 42 | 97 | 35 | 3 | |
15 | 3 | 122 | 1900年 | 6000 | 16… 30 | 68 | 52 | 112 | 40 | 4.4 | |
20 | 3 | 122 | 1600 | 5600 | 16… 30 | 75 | 57 | 112 | 40 | 4.6 | |
25 | 4 | 288 | 1400 | 4500 | 20… 40 | 90 | 60 | 130 | 50 | 6.4 | |
30 | 5 | 500 | 1300 | 4100 | 20… 50 | 100 | 68 | 160 | 60 | 11 | |
35 | 6 | 725 | 1100 | 3800 | 25… 65 | 110 | 74 | 190 | 75 | 17 | |
40 | 6 | 1025 | 950 | 3400 | 25… 65 | 125 | 86 | 190 | 75 | 19 | |
45 | 6 | 1050 | 900 | 3200 | 25… 65 | 130 | 86 | 190 | 75 | 19 | |
50 | 7 | 1750 | 850 | 2800 | 30… 75 | 150 | 92 | 225 | 90 | 31 | |
55 | 8 | 2625 | 720 | 2650 | 35… 90 | 160 | 104 | 270 | 100 | 47 | |
60 | 8 | 2750 | 680 | 2450 | 35… 90 | 170 | 114 | 270 | 100 | 49 | |
70 | 10 | 5750 | 580 | 2150 | 45… 110 | 190 | 134 | 340 | 140 | 90 | |
80 | 11 | 8500 | 480 | 1900年 | 55… 125 | 210 | 144 | 380 | 160 | 107 | |
90 | 12 | 13750 | 380 | 1700 | 65… 140 | 230 | 158 | 440 | 180 | 170 | |
100 | 14 | 20000 | 350 | 1450 | 75… 160 | 270 | 182 | 500 | 200 | 230 | |
120 | 16 | 30000 | 250 | 1250 | 85… 180 | 310 | 202 | 560 | 220 | 330 | |
150 | 18 | 43750 | 180 | 980 | 95… 200 | 400 | 246 | 640 | 250 | 500 | |
200 | 22 | 97500 | 120 | 750 | 125… 250 | 520 | 326 | 880 | 320 | 965 | |
250 | 28 | 250000 | 100 | 620 | 160… 320 | 610 | 396 | 1160 | 400 | 1725 | |
ALM. .KEED2 | 25 | 4 | 288 | 1100 | 2800 | 20… 40 | 90 | 60 | 130 | 50 | 6.4 |
30 | 5 | 588 | 1000 | 2500 | 20… 50 | 100 | 68 | 160 | 60 | 11 | |
35 | 6 | 838 | 900 | 2400 | 25… 65 | 110 | 74 | 190 | 75 | 17 |
ノート
1) 内部競争のoverrunst
2) 外の競争の過剰運転
DIN 6885.1へのキー溝
命令した場合、退屈させたø d kおよび方向をの指定しなさい
矢の„Aから「見られる回転:„Rの「内部競争の過剰運転
時計回り方向、„L 「反の内部競争の過剰運転
時計回り方向
」土台および維持の指示を参照しなさい
カップリングの取付け
