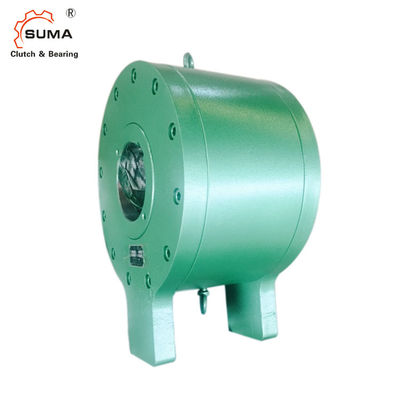

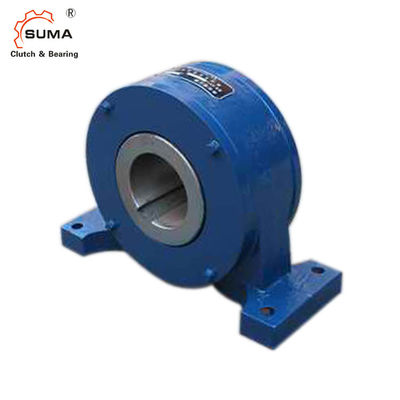

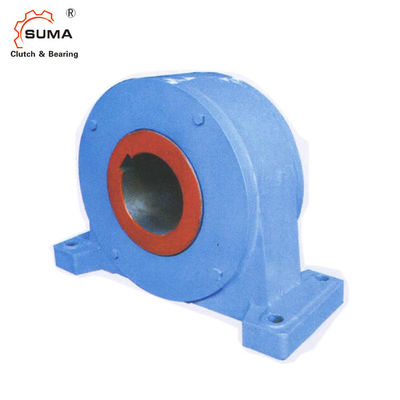

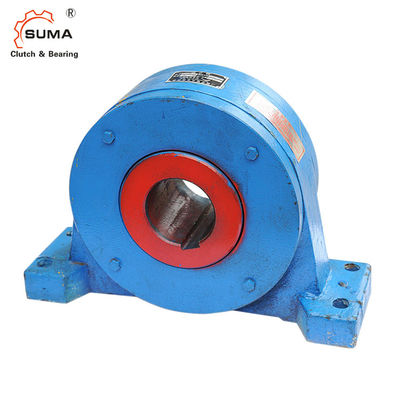

DTIIN1-9減力剤はスプラグのバックストップ軸受けを惰性で動かす
特徴
GNのDTIIN1バックストップのクラッチは一種の使用される減力剤が付いている装置を、頻繁に差し込むローラーのタイプの低速である
ベルト・コンベヤー、起重機、電気ドラムおよび他の必要性無返還装置。
すぐに無返還は、小さい逆の間隔、長い生命、トルクに抗できる。
技術的なデータ
項目 | DTIIN1-9 |
材料 | GCr15 |
穴dia。 | 90のmm |
外dia。 | 310のmm |
幅 | 140のmm |
トルク容量 | 6.77KN.m |
重量 | 92.8 kg |
パッケージ | カートン箱、あなたの条件として木箱または |
次元および容量
タイプ | トルク 容量 KN.m |
穴 直径 dH7 |
B | B1 | B2 | C | L | C1 | H | H1 | S | bxt | d1 | 重量 (Kg) |
推薦される 適した減力剤 |
DTIIN1-9 | 6.77 | 90 | 140 | 140 | 175 | 400 | 450 | 90 | 160 | 310 | 48 | 25×5.4 | ɸ21 | 92.8 | DCY200 |
DTIIN1-10 | 6.77 | 100 | 28×6.4 | 91.2 | DCY224 | ||||||||||
DTIIN1-11 | 6.77 | 110 | 28×6.4 | 89.4 | DCY250 DBY250 |
||||||||||
DTIIN1-12 | 13.7 | 120 | 170 | 170 | 160 | 430 | 480 | 120 | 175 | 340 | 32×7.4 | 123.0 | DCY280 DBY280 |
||
DTIIN1-14 | 22.8 | 140 | 230 | 230 | 220 | 510 | 580 | 170 | 215 | 420 | 53 | 36×8.4 | ɸ26 | 192.0 | DCY315 DBY315 |
映像
