| 起源の場所 | 中国 |
| ブランド名 | SUMA |
| 証明 | ISO SGS |
| モデル番号 | GFK35 FGK35 |

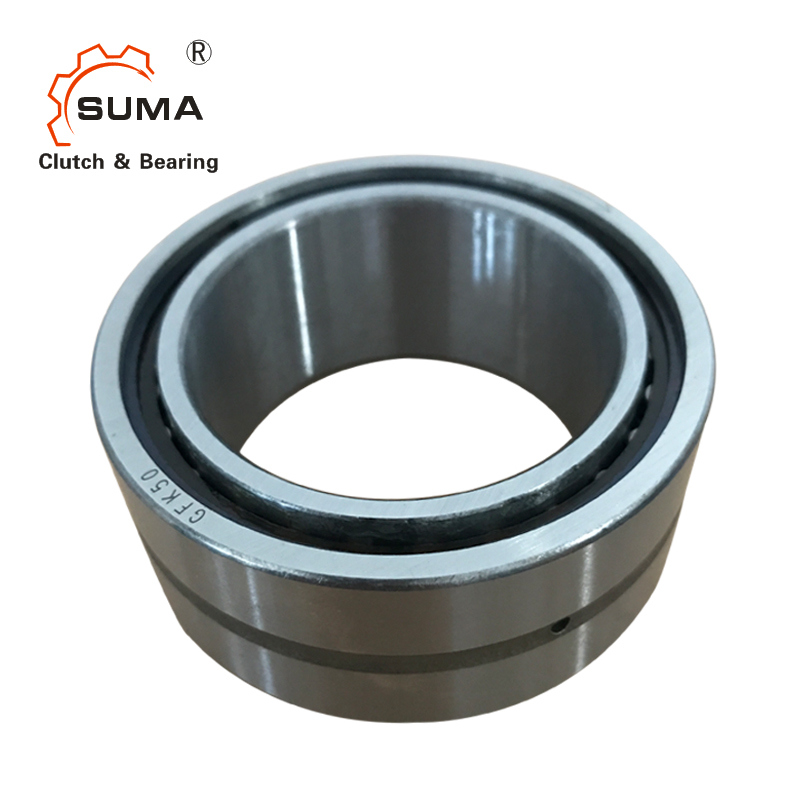

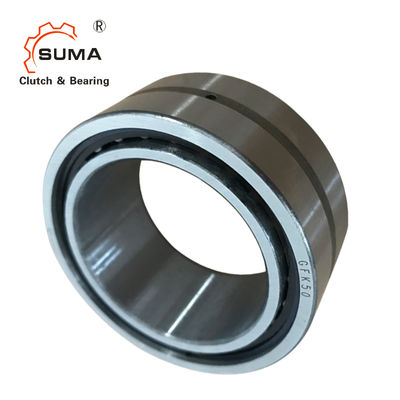

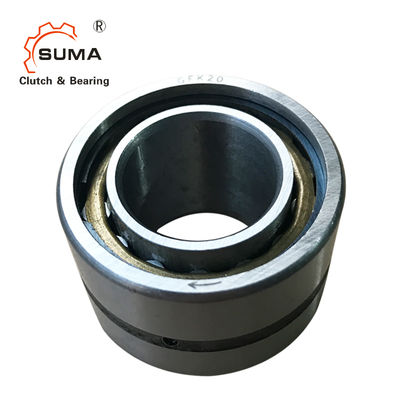

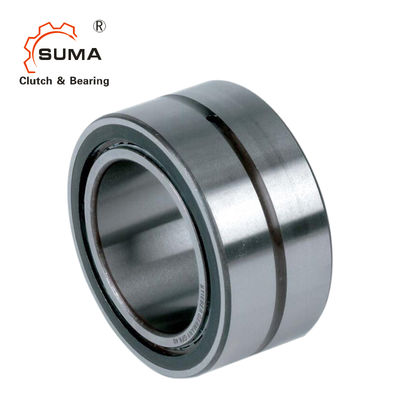

GFK35 FGK 35 GCr15 4600 RPMはスプラグ カム クラッチを惰性で動かす
特徴
クラッチを過剰運転するGFK20は次のように使用することができる:
1.overrunningクラッチ
2.backstopクラッチ
3.indexingクラッチ
技術的なデータ
| 項目 | クラッチを過剰運転するGFK35 |
| ブランド | SUMAかOEM |
| 精密 | P6 |
| タイプ | スプラグ |
| タイプのサポート | 軸受けサポート |
| 穴Dia. （mm） | 35 |
| トルク（Nm） | 204 |
| 内部競争の過剰運転の速度（分1） | 4600 |
| 外の競争の過剰運転の速度（分1） | 3200 |
| 重量（キログラム） | 0.2 |
次元および容量
| タイプ | サイズ |
TKN 1） |
Overrunningspeeds |
軸受け シリーズ
|
負荷 | ||||||||
|
ローラー dyn. |
球 dyn. |
ローラー stat. |
球 stat. |
||||||||||
GFK |
d | nのimax2） | nのamax3） | C | C | C0 | C0 | D | L | r | |||
| [mm] | [Nm] | [分1] | [分1] | [N] | [N] | [N] | [N] | [mm] | [mm] | [mm] | [kg] | ||
| 20 | 51 | 5500 | 4000 | 5904 | 5600 | 4400 | 2900 | 2750 | 37 | 23 | 0.5 | 0.09 | |
| 25 | 65 | 5300 | 3800 | 5905 | 6300 | 5300 | 3450 | 3350 | 42 | 23 | 0.5 | 0.11 | |
| 30 | 95 | 5000 | 3500 | 5906 | 7700 | 5500 | 4600 | 3650 | 47 | 23 | 0.5 | 0.13 | |
| 35 | 204 | 4600 | 3200 | 5907 | 8200 | 8500 | 5200 | 5700 | 55 | 27 | 1 | 0.2 | |
| 40 | 315 | 4200 | 3000 | 5908 | 8650 | 9300 | 5750 | 6700 | 62 | 30 | 1 | 0.3 | |
| 45 | 370 | 3800 | 2500 | 5909 | 9200 | 9700 | 6350 | 7300 | 68 | 30 | 1 | 0.34 | |
| 50 | 460 | 3400 | 2200 | 5910 | 9650 | 10000 | 6950 | 7800 | 72 | 30 | 1 | 0.36 | |
ノート
1) Tmax = 2 × TKN
」選択ページを参照しなさい10に13
2) 内部競争の過剰運転
3) 外の競争の過剰運転
」土台および維持の指示のページ16に19を参照しなさい
土台およびカップリング
