| 起源の場所 | 中国 |
| ブランド名 | SUMA |
| 証明 | ISO SGS |
| モデル番号 | MI20S |

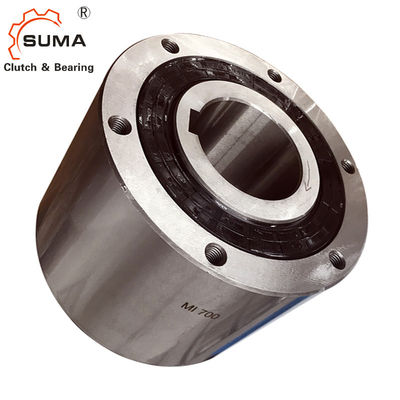

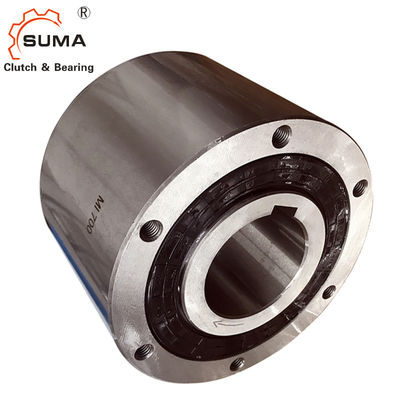

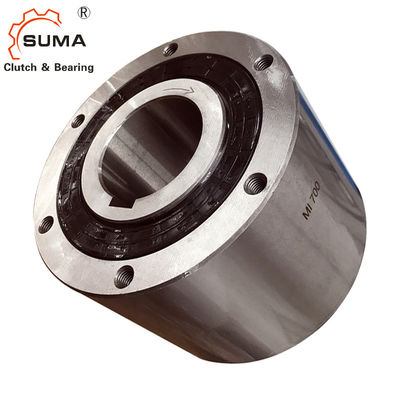

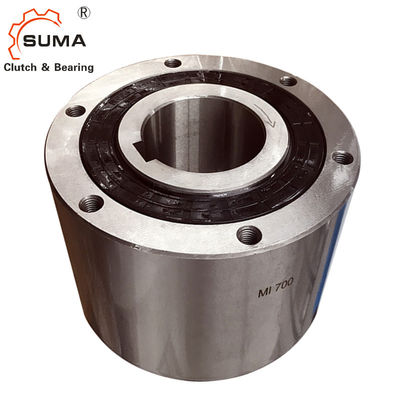

MI 20S 300RPM 1の方法バックストップ カムはクラッチを惰性で動かす
特徴
1. よりよく達成するのに特に扱われたカムが使用されている
耐久性を。
2. 袋作り機械のための供給ドライブまたは
巻く機械
技術的なデータ
| 項目 | MI20S |
| 精密 | P6 |
| タイプ | カム |
| 穴サイズ（mm） | 20 |
| 外の競争（mm） | 80 |
| トルク（KN） | 43.1 |
| 最高。内部競争の過剰運転（周期/分） | 300 |
| 抗力トルク（Nm） | 0.29 |
| 重量（kg） | 1.9 |
| パッケージ | カートン箱/木箱 |
| 受渡し時間 | 確認される順序の後の7-10日 |
| 支払の言葉 | L/C、T/T、D/P、D/A、ウェスタン・ユニオン |
次元および容量
| モデル | トルク 容量 （Nm） |
最高。 インデクシング （周期/分） |
抗力 トルク （Nm） |
穴サイズ | C | B | F |
E （M6） |
オイル （mℓ） |
重量 （kg） |
||
| Dia. （H7） |
キー溝 | |||||||||||
| MI20S | 43.1 | 300 | 0.29 | 20 | 6x2.8 | 67 | 65 | 80 | 30 | 55 | 45 | 1.9 |
| MI30S | 196 | 300 | 1.08 | 30 | 10x3.3 | 82 | 80 | 100 | 45 | 75 | 100 | 4 |
土台およびカップリング
1. スプロケットかギヤを外の競争に取付けた場合、スプロケットかギヤで集中フランジを作るのに外の競争の内のり寸法（dimensionE）を使用しなさい。それから外の競争の叩かれた穴に引張強さ10.9のボルトによってまたはより大きいしっかりと付けなさい。取付けられたギヤと集中フランジ間の推薦された許容はf7である。
2. 推薦されたシャフトの許容はh6またはh7である。
3. 平行キーを常に使用し、先を細くされたキーを使用してはいけない。平行主会合ISO R773 （DIN 6885.1）
推薦される。キーとキー溝間に側面演劇がないことを確かめなさい。内部競争の表面にエンドプレートを取付けなさい
4. シャフトを挿入した場合、内部競争だけの表面にだけ圧力を適用しなさい。
5. ページの79 「潤滑そして維持」を見なさい。
