| 起源の場所 | 中国 |
| ブランド名 | SUMA |
| 証明 | ISO SGS |
| モデル番号 | RIZ30 RINZ30 |

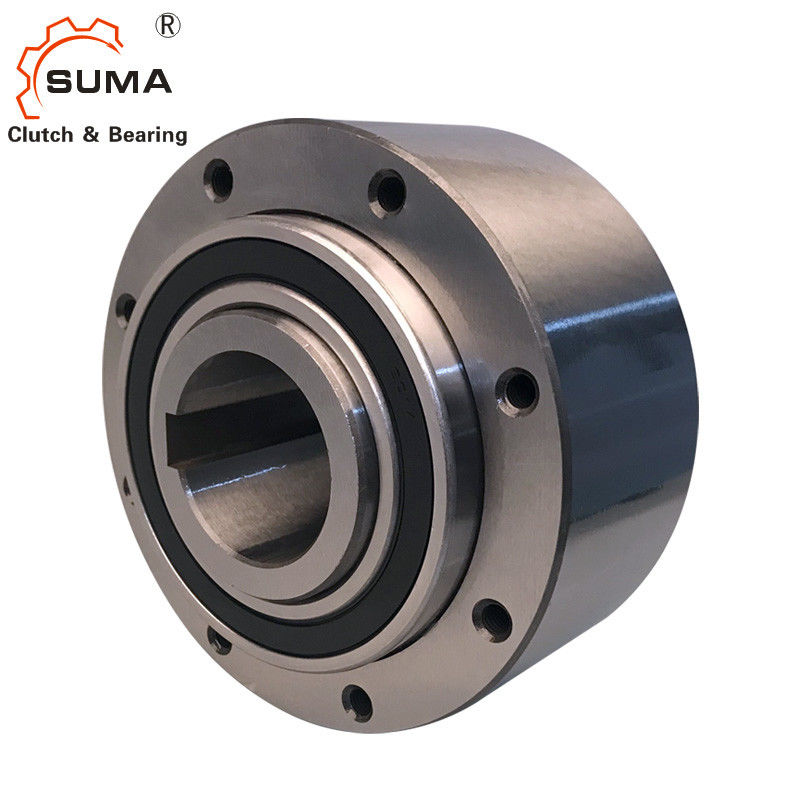

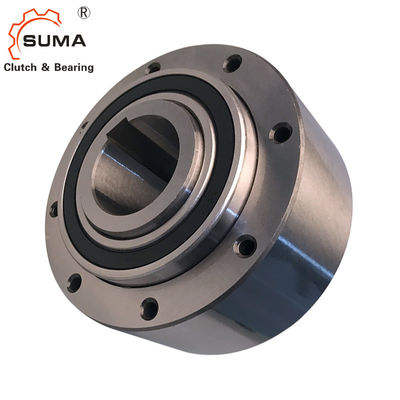

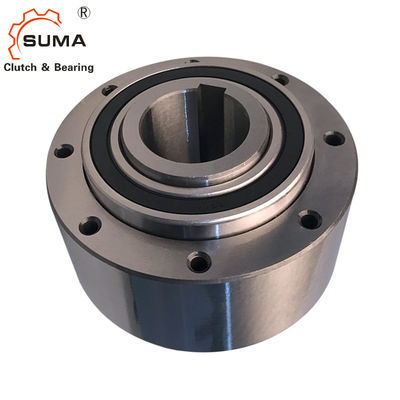

RIZ30 9000RPMは1つの方向軸受のクラッチを惰性で動かす
特徴
タイプRIZ、RINZは回っている内部競争と遠心分離機離れるスプラグのタイプを惰性で動くである。バックストップ、かクラッチの塗布を過剰運転するために適した。内部競争だけ惰性で動くことのために設計されている。
これらの単位はStieberのモジュラー方式の部分である。それらはシリーズ60を使用して支えられる忍耐である。軸受けは、ZZのシールによって油を差され、合われてグリースを塗る。グリースと油を差される単位は標準として提供され、横か立て向き姿勢をに取付けるために用意する。タイプRIZ、RINZはGシリーズ カバーによって使用されるように設計されている。次のページはこのタイプ単位の使用のためのそれ以上のinportant情報を与える。
単位がオイルの潤滑が利用できるハウジングの中に取付けられているべきなら、タイプRIW、RIWNを指定しなさい。FシリーズはシャフトのシールなしでタイプGFR、GFRNからそれから使用されるカバーする。
次元および容量
| タイプ | サイズ |
|
速度 |
|
数 |
|
重量 | ||||
| RIZ RINZ |
dH7 | TKN1） | nmax2） | nimin3） | nimax4） | Dh7 | z | L 1 | L | t | |
| [mm] | [Nm] | [分1] | [分1] | [分1] | [mm] | [mm] | [mm] | [mm] | [kg] | ||
| 30 | 375 | 290 | 700 | 9000 | 100 | 6 | 68 | 43 | 10 | 2.3 | |
| 35 | 550 | 280 | 670 | 8500 | 110 | 6 | 74 | 45 | 12 | 3.2 | |
| 40 | 800 | 260 | 630 | 7500 | 125 | 6 | 86 | 53 | 14 | 4.8 | |
| 45 | 912 | 255 | 610 | 6700 | 130 | 8 | 86 | 53 | 14 | 5 | |
| 50 | 1400 | 235 | 560 | 6000 | 150 | 8 | 94 | 64 | 14 | 7.5 | |
| 60 | 2350 | 210 | 510 | 5300 | 170 | 10 | 114 | 78 | 16 | 12.7 | |
| 70 | 3050 | 195 | 470 | 4000 | 190 | 10 | 134 | 95 | 16 | 14.5 | |
| 80 | 5800 | 155 | 375 | 4000 | 210 | 10 | 144 | 100 | 16 | 19 | |
| 90 | 8700 | 145 | 350 | 3000 | 230 | 10 | 158 | 115 | 20 | 29.5 | |
| 100 | 16000 | 140 | 340 | 2400 | 270 | 10 | 182 | 120 | 24 | 42.5 | |
| 130 | 23000 | 130 | 320 | 2400 | 310 | 12 | 212 | 152 | 24 | 70 | |
ノート
1） Tの最高の= 2 × T KNは「選択ページを参照する10に13
2）トルクを送信した場合最高この最大許容トルク伝達速度nは超過してはならない
3）この最低の正当な過剰運転の速度nのiminは連続操作の下で減るべきではない。この最小速度の可能な減少要求あり次第
4） DIN 6885.1"への内部競争の過剰運転のキー溝は土台および維持の指示を示す
