| 起源の場所 | 中国 |
| ブランド名 | SUMA |
| 証明 | ISO SGS |
| モデル番号 | IR16 |

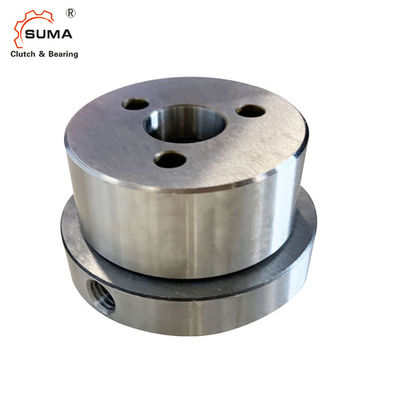

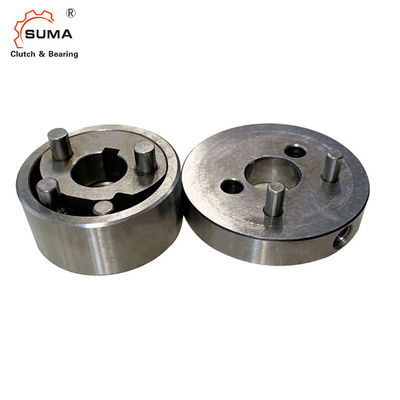

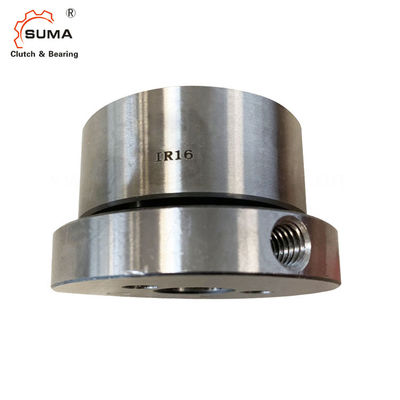

IR16不可逆ロックのBidirectionの顧客用軸受け
特徴
不可逆ロックIRは軸受けサポートと二方向の代理のローラー惰性で動くである。それらは取付けの準備ができている。
不可逆ロックIRは次のように使用される:
➧の二方向の代理のバックストップ
わずかなトルク100までNm。
穴35までのmm。
常態が惰性で動く一方運転からのトルクを送信するまたは不可逆ロックIRとの回転の1 irectionだけの運転された側面、運転の部分が運転することは可能である
回転の両方の方向のシャフト。しかし出る回転の方向に関係なく運転された部分から、来るあらゆる逆のトルクに対して錠の行為がある。
次元および容量
|
惰性で動かしなさい サイズ |
タイプ |
体言 トルク |
穴d mm |
A* mm |
B* mm |
C mm |
D mm |
E mm |
G ** | L mm |
M1 mm |
M2 mm |
N mm |
O mm |
P mm |
Q mm |
R mm |
T ** mm |
V mm |
Z ** |
重量 kg |
| IR 12 | R | 8 | 12 | 13,8 | 4 | 2,2 | 42 | 11,2 | M4 | 17,7 | 24 | 12,0 | 8,0 | 9,5 | 5 | 5,5 | 26 | 5,7 | 3 | 0,15 | |
| IR 16 | R | 15 | 16 | 18,3 | 5 | 3,0 | 48 | 12,2 | M5 | 20,4 | 28 | 13,5 | 9,5 | 10,5 | 5 | 9,5 | 28 | 9,8 | 3 | 0,22 | |
| IR 25 | R | 48 | 25 | 28,5 | 8 | 3,2 | 85 | 20,0 | M6 | 30,0 | 48 | 22,5 | 19,1 | 19,5 | 10 | 5,5 | 55 | 12,2 | 3 | 1,10 | |
| IR 35 | R | 100 | 35 | 38,5 | 10 | 4,5 | 120 | 32,0 | M8 | 45,0 | 70 | 27,0 | 32,2 | 31,5 | 12 | 8,5 | 80 | 14,2 | 3 | 3,30 |
最高の伝染性のトルクは指定わずかなトルク2倍のである。
* DIN 6885の1ページに従うキー溝•許容誤差キー溝の幅JS10。
** Z =ピッチの円T.の叩かれた穴Gの数。
土台およびカップリング
示されている例に制御または切断弁がある弁は手動ハンドルによる開くか、または最後の方向で調節される。
不可逆ロックは管で流れる媒体によって出る圧力による弁の位置の自由な転位を防ぐ。
不可逆ロックの使用は手動弁に制限されないし、それらはまたモーターを備えられた調節装置によって使用することができる。この場合一般に低い調節のトルクだけ供給するトルク モーター必要性が設計されていることすべての地位以来の特定の利点があり、突然の逆のトルクは不可逆ロックによって吸収される。
