| 起源の場所 | 中国 |
| ブランド名 | SUMA |
| 証明 | ISO SGS |
| モデル番号 | AS25 NSS25 TSS25 |

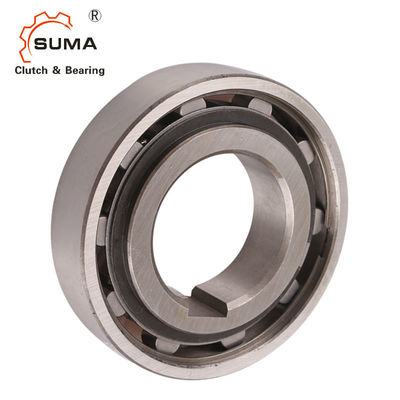

NSSのTSS GCr15のスプラグ クラッチ1の方法忍耐として惰性で動かしなさい
特徴
タイプは同様にローラーのタイプ惰性で動かす支えられるnon-bearingである。軸受けは軸および放射状の負荷を支えるように要求される。潤滑およびシーリングはまた取付けによって提供されなければならない。次元の外でわずか同じはシリーズと62の…玉軸受である。
典型的な整理は次のページに示されているように同じ位置の許容内のシリーズ62軸受けの横のこのタイプを、取付けることである。内部競争はシャフトに調整される（6つのmmの穴を除いて）。
外の競争はH7ハウジングの出版物適合を与える肯定的なr6許容がある。外ハウジングは十分に強くなければならない
アセンブリの後で拡大しないため。この設計は± S/2.の内部および外の競争の軸ミスアラインメントを受け入れることができる。
技術的なデータ
| 製品名 | 1つの方法クラッチ軸受け |
| モデル | AS25 NSS25 |
| 材料 | クロム鋼GCr15 |
| 内部の直径 | 25mm |
| 外の直径 | 52mm |
| トルク容量 | 56Nm |
| 重量 | 0.14kg |
| パッケージ | カートン箱/木箱 |
| 支払の言葉 | TT.L/C、D/A、D/P、ウェスタン・ユニオン |
| 受渡し時間 | 10-15幾日 |
次元および容量
| タイプ | サイズ | トルク | 速度の過剰運転 | 次元 | 重量 | 抗力トルク | ||||||
| AS （NSS） | dH7 | TKN1） | nimax2） | namax3） | Dr6 | D5 | L | s | e | f | ||
| [mm] | [Nm] | [分1] | [分1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [kg] | [Ncm] | |
| 6 | 2.1 | 5000 | 7500 | 19 | 15.8 | 6 | 0.3 | 0.6 | 0.3 | 0.01 | 0.18 | |
| 8 | 3.8 | 4300 | 6500 | 24 | 20 | 8 | 1.3 | 0.6 | 0.6 | 0.02 | 0.24 | |
| 10 | 6.8 | 3500 | 5200 | 30 | 25.9 | 9 | 1.3 | 0.6 | 0.6 | 0.03 | 0.36 | |
| 12 | 13 | 3200 | 4800 | 32 | 28 | 10 | 1.3 | 0.6 | 0.6 | 0.04 | 0.48 | |
| 15 | 14 | 2800 | 4300 | 35 | 31 | 11 | 1.4 | 0.6 | 0.6 | 0.05 | 0.7 | |
| 20 | 40 | 2200 | 3300 | 487 | 40 | 14 | 2.4 | 0.8 | 0.8 | 0.12 | 1.4 | |
| 25 | 56 | 1900年 | 2900 | 52 | 45.9 | 15 | 2.4 | 0.8 | 0.8 | 0.14 | 2.4 | |
| 30 | 90 | 1600 | 2400 | 62 | 55 | 16 | 2.4 | 0.8 | 1 | 0.22 | 7.8 | |
| 35 | 143 | 1300 | 2000年 | 72 | 64 | 17 | 2.5 | 0.8 | 1 | 0.31 | 9 | |
| 40 | 185 | 1200 | 1800 | 80 | 72 | 18 | 2.5 | 0.8 | 1 | 0.39 | 10 | |
| 45 | 218 | 1000 | 1600 | 85 | 77 | 19 | 2.5 | 1.2 | 1 | 0.44 | 11 | |
| 50 | 230 | 950 | 1500 | 90 | 82 | 20 | 2.5 | 1.2 | 1 | 0.49 | 13 | |
| 55 | 308 | 800 | 1300 | 100 | 90 | 21 | 2.5 | 1.2 | 1 | 0.66 | 14 | |
| 60 | 508 | 700 | 1100 | 110 | 100 | 22 | 2.5 | 1.2 | 1.5 | 0.81 | 26 | |
| 80 | 1063 | 600 | 900 | 140 | 128 | 26 | 2.5 | 1.2 | 1.5 | 1.41 | 58 | |
注:
キー溝のないAS6。ØD = -0-0,009
DIN 6885.1へのAS8-12キー溝。
DIN 6885.3への他のサイズ
1) Tの最高の= 2 × T KN
2) 内部競争の過剰運転
3) 外の競争の過剰運転
土台次元は玉軸受シリーズ62と同一である
例の取付け
