| 起源の場所 | 中国 |
| ブランド名 | SUMA |
| 証明 | ISO SGS |
| モデル番号 | BC6MA |
BC6MAのHoldback 1の方法バックストップは傾向があるコンベヤーのためにつかむ
技術的なデータ
紀元前にバックストップは最低の維持率をより大きい安全および長い生命に与えるために時間によって証明される基本的な運営原則を組み込む完全に機械の、自動作動の単位である。17の標準サイズはトルクの利用できる1,200,000ポンド フィートまでである。
、（正常運営）実例2.で矢によって示されているheadshaftと回るべき惰性で動くこと、カムおよびローラー アセンブリの間。外の競争は静止したcoverplatesおよび「I」のビーム トルク腕にしっかり止められている。オイル フィルムは外の競争からローラーをくさびで留め、分ける。これはローラーをローラーのおりとカム間の相対的な角動きを与えるインチの少数の1000分の1動かす。ローラーと外の競争の間でくさびで留められてきれいな潤滑油のフィルムがより深いカム地帯へのローラーのこのわずかな動き、接触に金属をかぶせるために金属なしで惰性で動く割り当て。
次元および容量
|
バックストップのサイズ |
トルクN-m |
評価される トルク lb.フィート. |
最高RPM |
負荷「L」 キログラム。 |
負荷「L」 lbs. |
Max.*の穴mm | Max.*の穴。 |
Max.* 穴のキー溝 mm |
Max.*の穴のキー溝 。 |
船の重量のキログラム。 | 船の重量lbs。 |
| 3MA | 4067 | 3,000 | 300 | 510 | 1,120 | 75 | 2.94 | 20 x 4.9 | .75 x .25 | 46 | 100 |
| 6MA | 8135 | 6,000 | 250 | 920 | 2,000 | 95 | 3.69 | 25 x 5.4 | .88 x .31 | 69 | 150 |
| 12MA | 16270 | 12,000 | 210 | 1325 | 2,880 | 115 | 4.50 | 32 x 7.4 | 1.00 x .38 | 100 | 220 |
| 18MA | 24405 | 18,000 | 180 | 1776 | 3,860 | 140 | 5.44 | 36 x 8.4 | 1.25 x .44 | 152 | 330 |
| バックストップのサイズ | B | C | D | E | F | G | ||||||||
| mm | 。 | mm | 。 | mm | 。 | mm | 。 | mm | 。 | mm | 。 | mm | 。 | |
| 3MA | 210 | 8.25 | 143 | 5.62 | 146 | 5.75 | 64 | 2.50 | 76 | 3 | 813 | 32 | 105 | 4.12 |
| 6MA | 248 | 9.75 | 165 | 6.50 | 169 | 6.62 | 70 | 2.75 | 102 | 4 | 914 | 36 | 124 | 4.87 |
| 12MA | 292 | 11.50 | 203 | 8.00 | 178 | 7.00 | 83 | 3.25 | 127 | 6 | 1270 | 50 | 146 | 5.75 |
| 18MA | 343 | 13.50 | 235 | 9.25 | 189 | 7.44 | 92 | 3.62 | 152 | 6 | 1422 | 56 | 168 | 6.6 |
|
バックストップのサイズ |
トルク N-m |
評価されるトルク lb.フィート. |
最高 RPM |
負荷「L」 キログラム |
負荷「L」 lbs. |
Max.*の穴mm | Max.*の穴。 | Max.*の穴のキー溝mm |
Max.* 穴のキー溝 。 |
船の重量のキログラム。 | 船の重量lbs。 |
| 27MA | 36607 | 27,000 | 150 | 2259 | 4,910 | 165 | 6.50 | 40 x 9.4 | 1.50 x .50 | 207 | 450 |
| 45MA | 61012 | 45,000 | 135 | 3450 | 7,500 | 180 | 7 | 45 x 10.4 | 1.75 x .56 | 276 | 600 |
| 63MA | 85417 | 63,000 | 120 | 4462 | 9,700 | 205 | 8 | 50 x 11.4 | 2.00 x .69 | 381 | 830 |
| 90MA | 122024 | 90,000 | 105 | 6072 | 13,200 | 235 | 9 | 56 x 12.4 | 2.50 x .75 | 520 | 1,130 |
| 135MA | 183035 | 135,000 | 90 | 8464 | 18,400 | 265 | 10 | 63 x 12.4 | 2.50 x .87 | 690 | 1,500 |
| 180MA | 244047 | 180,000 | 80 | 10580 | 23,000 | 300 | 11.75 | 70 x 14.4 | 3.00 x 1.00 | 966 | 2,100 |
| バックストップのサイズ | B | C | D | E | F | G | ||||||||
| mm | 。 | mm | 。 | mm | 。 | mm | 。 | mm | 。 | mm | 。 | mm | 。 | |
| 27MA | 384 | 15.12 | 254 | 10.00 | 222 | 8.75 | 98 | 3.87 | 178 | 7 | 1676 | 66 | 191 | 7.50 |
| 45MA | 445 | 17.50 | 289 | 11.37 | 235 | 9.25 | 105 | 4.12 | 203 | 8 | 1829 | 72 | 216 | 8.50 |
| 63MA | 498 | 19.62 | 311 | 12.25 | 244 | 9.62 | 127 | 5.00 | 254 | 10 | 1981年 | 78 | 244 | 9.62 |
| 90MA | 584 | 25.75 | 362 | 14.25 | 276 | 10.87 | 140 | 5.50 | 305 | 12 | 2083年 | 82 | 270 | 10.62 |
| 135MA | 654 | 30.37 | 406 | 16.00 | 314 | 12.37 | 143 | 5.62 | 381 | 15 | 2235 | 88 | 308 | 12.12 |
| 180MA | 772 | 34.50 | 419 | 16.50 | 330 | 13.00 | 159 | 6.25 | 457 | 18 | 2388 | 94 | 349 | 13.75 |
土台およびカップリング
コンベヤーが減速し、カムが続いて休むことを来るときばねによって作動させるローラーのおり、実例1は接触の地帯に、既にローラーを置いてしまった。すべてのローラーは均一に従事し、均一負荷分散を保証するために相対的な位置を正確に維持するように肯定的に導かれた。ローラーは外の競争の精密地面、堅くされたカム平らな表面および内径間の圧縮でそれから従事する。カムと外の競争間の相対運動はローラーを従事させるように要求されない。従ってのバックストップがまたは「backstopping」条件「従事している」とき、カム、ローラーおよび外の競争は、ない正常な表にされた評価内の摩耗に応じて比較的静止しているおよびもし使用するなら。
細部の取付け
Marlandのバックストップは容易な分野の取付けのための穴とシャフト間の整理適合と供給される。キーは堅く」側面だけで合う「ドライブべきである。その結果軸シャフトの保持の方法はすべてのバックストップに要求される。これを達成する好まれる方法はMarlandによって要望に応じて供給することができる一定つばの使用とある。

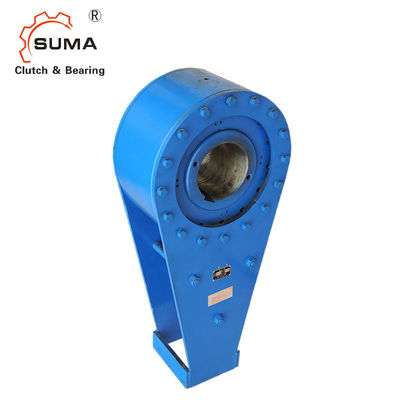

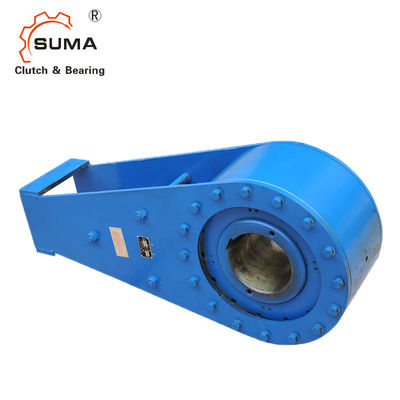

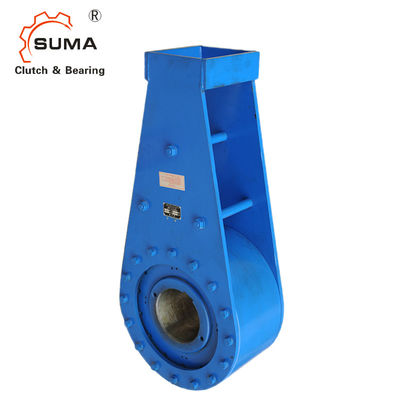

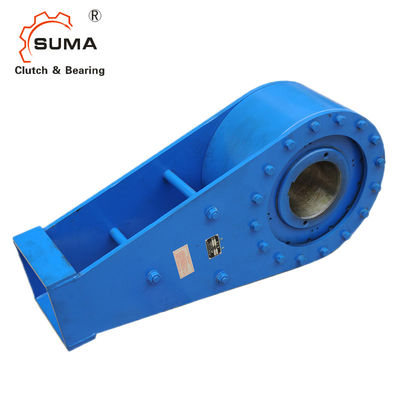

映像
