カム クラッチの顧客用軸受けを過剰運転するMZ20 1方法
利点
•多数ドライブの等しくない負荷分散による積み過ぎからの変速機の保護
•錠プロセスの間の動的ピーク トルクからの変速機の保護
•より小さい変速機は否定的に安全をもたらさないで使用することができる
•動的ピーク トルクがtemporarly入れることによって減るように、バックストップの保護
特徴

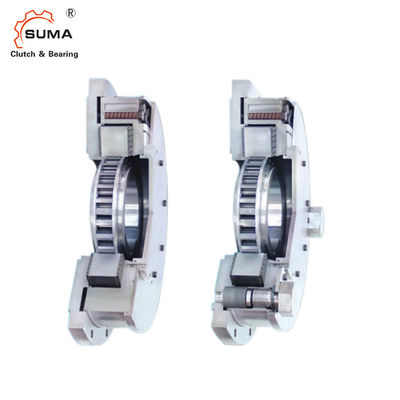

統合されるFXRVを惰性で動かし、FXRTは軸受けサポートなしでそしてスプラグの離昇X.とスプラグ惰性で動くである。それらは統合されるから惰性で動かす付加的な回転力制限器とのFXMを成っている。内部リングが高速で回るときスプラグの離昇Xは摩耗なしの自由奔放な操作を保障する。FXRVを惰性で動かし、FXRTは次のように使用される:
バックストップ
各ドライブが自身のバックストップが装備されている多数ドライブが付いている連続的なコンベヤーの取付けのため。多数ドライブが付いているそのような連続的なコンベヤーの取付けで個々のドライブおよびバックストップにトルクをbackdrivingの等しくない配分の問題を考慮することは重要である。取付けが停止するとすぐ、全体のbackdrivingトルクは含まれるドライブの演劇そして伸縮性の相違による単一のバックストップに主に適用される。回転力制限器なしでバックストップが装備されている安全を保障するためにコンベヤーの取付けの全体のbackdrivingトルクを収容するように取付けでは個々の変速機および対応するバックストップは設計されていなければならない。
次元および容量
自由 車輪のサイズ |
タイプ |
トルクを入れること 氏 Nm |
内部リング速度分1のスプラグの離昇 |
最高。速度 内部 自由のリング 車輪分1 |
穴d 標準 mm mm |
mm |
B mm |
C mm |
D mm |
G ** |
H mm |
K mm |
L mm |
O mm |
R mm |
S mm |
T mm |
min. mm |
Uの*** 最高。mm |
V mm |
Z ** |
魏 ght kg |
|
FXRV 85 - 40 |
MX |
1 400 |
430 |
6 000 |
60 |
65 |
330 |
143 |
6 |
295 |
M 12 |
37 |
29 |
60 |
127 |
280 |
110 |
308 |
165 |
215 |
43 |
6 |
57 |
FXRV 100 - 50 |
MX |
2 300 |
400 |
4 500 |
55 |
60 |
350 |
150 |
6 |
311 |
M 12 |
39 |
31 |
70 |
134 |
300 |
125 |
328 |
180 |
240 |
38 |
6 |
65 |
FXRV 120 - 50 |
MX |
3 400 |
320 |
4 000 |
70 |
75 |
400 |
150 |
6 |
360 |
M 16 |
36 |
31 |
70 |
134 |
340 |
145 |
373 |
200 |
260 |
38 |
6 |
86 |
FXRV 140 - 50 |
MX |
4 500 |
320 |
3 000 |
100 |
110 |
430 |
160 |
6 |
386 |
M 16 |
36 |
31 |
70 |
134 |
375 |
165 |
403 |
220 |
280 |
50 |
6 |
102 |
FXRV 170 - 63 |
MX |
9 000 |
250 |
2 700 |
90 |
100 |
500 |
175 |
6 |
460 |
M 16 |
43 |
40 |
80 |
156 |
425 |
196 |
473 |
250 |
340 |
38 |
6 |
163 |
FXRV 200 - 63 |
MX |
12 500 |
240 |
2 100 |
|
|
555 |
175 |
6 |
516 |
M 16 |
49 |
40 |
80 |
156 |
495 |
226 |
528 |
275 |
390 |
38 |
6 |
205 |
FXRV 240 - 63 |
LX |
21 200 |
220 |
3 000 |
|
|
710 |
195 |
8 |
630 |
M 20 |
50 |
50 |
90 |
170 |
630 |
290 |
670 |
355 |
455 |
45 |
12 |
347 |
FXRV 260 - 63 |
LX |
30 000 |
210 |
2 500 |
|
|
750 |
205 |
8 |
670 |
M 20 |
50 |
50 |
105 |
183 |
670 |
310 |
710 |
375 |
500 |
40 |
12 |
411 |
FXRV 290 - 70 |
LX |
42 500 |
200 |
2 500 |
|
|
850 |
218 |
8 |
755 |
M 24 |
52 |
50 |
105 |
190 |
730 |
335 |
800 |
405 |
560 |
48 |
12 |
562 |
FXRV 310 - 96 |
LX |
53 000 |
195 |
2 100 |
|
|
900 |
260 |
10 |
800 |
M 24 |
63 |
63 |
120 |
240 |
775 |
355 |
850 |
435 |
600 |
69 |
12 |
792 |
FXRV 360 - 100 |
LX |
75 000 |
180 |
1 800 |
|
|
975 |
267 |
10 |
870 |
M 30 |
63 |
63 |
125 |
243 |
850 |
400 |
925 |
485 |
670 |
71 |
12 |
942 |
FXRV 410 - 100 |
LX |
100 000 |
170 |
1 500 |
|
|
1 060 |
267 |
10 |
950 |
M 30 |
63 |
63 |
125 |
243 |
950 |
450 |
1 000 |
535 |
750 |
71 |
12 |
1053 |
自由 車輪のサイズ |
タイプ |
トルクを入れること 氏 Nm |
内部のスプラグの離昇 リング速度分1 |
最高。速度 内部 自由のリング 車輪分1 |
穴d 標準 mm mm |
mm |
B mm |
C mm |
D mm |
G ** |
H mm |
K mm |
L mm |
O mm |
R mm |
S mm |
T mm |
min. mm |
Uの*** 最高。mm |
V mm |
Z ** |
魏 ght kg |
|
FXRT 85 - 40 |
MX |
1 400 |
430 |
6 000 |
60 |
65 |
330 |
148 |
6 |
295 |
M 12 |
37 |
29 |
60 |
127 |
280 |
110 |
308 |
165 |
215 |
43 |
6 |
60 |
FXRT 100 - 50 |
MX |
2 300 |
400 |
4 500 |
55 |
60 |
350 |
159 |
6 |
311 |
M 12 |
39 |
31 |
70 |
134 |
300 |
125 |
328 |
180 |
240 |
38 |
6 |
66 |
FXRT 120 - 50 |
MX |
3 400 |
320 |
4 000 |
70 |
75 |
400 |
159 |
6 |
360 |
M 16 |
36 |
31 |
70 |
134 |
340 |
145 |
373 |
200 |
260 |
38 |
6 |
87 |
FXRT 140 - 50 |
MX |
4 500 |
320 |
3 000 |
100 |
110 |
430 |
163 |
6 |
386 |
M 16 |
36 |
31 |
70 |
134 |
375 |
165 |
403 |
220 |
280 |
50 |
6 |
104 |
FXRT 170 - 63 |
MX |
9 000 |
250 |
2 700 |
90 |
100 |
500 |
188 |
6 |
460 |
M 16 |
43 |
40 |
80 |
156 |
425 |
196 |
473 |
250 |
340 |
38 |
6 |
166 |
FXRT 200 - 63 |
MX |
12 500 |
240 |
2 100 |
|
|
555 |
188 |
6 |
516 |
M 16 |
49 |
40 |
80 |
156 |
495 |
226 |
528 |
275 |
390 |
38 |
6 |
209 |
FXRT 240 - 63 |
LX |
21 200 |
220 |
3 000 |
|
|
710 |
210 |
8 |
630 |
M 20 |
50 |
50 |
90 |
170 |
630 |
290 |
670 |
355 |
455 |
45 |
12 |
355 |
FXRT 260 - 63 |
LX |
30 000 |
210 |
2 500 |
|
|
750 |
223 |
8 |
670 |
M 20 |
50 |
50 |
105 |
183 |
670 |
310 |
710 |
375 |
500 |
40 |
12 |
418 |
FXRT 290 - 70 |
LX |
42 500 |
200 |
2 500 |
|
|
850 |
243 |
8 |
755 |
M 24 |
52 |
50 |
105 |
190 |
730 |
335 |
800 |
405 |
560 |
48 |
12 |
574 |
FXRT 310 - 96 |
LX |
53 000 |
195 |
2 100 |
|
|
900 |
293 |
10 |
800 |
M 24 |
63 |
63 |
120 |
240 |
775 |
355 |
850 |
435 |
600 |
69 |
12 |
805 |
トルクをbackdrivingの等しくない配分の問題はバックストップの使用によって解決する
トルク制限を用いるFXRVそしてFXRT。バックストップのスリップに造られる回転力制限器
指定トルクが他のバックストップまで相次いで従事するために超過する一時的に。このように、コンベヤーの取付けの全体のbackdrivingトルクは個々の変速機およびバックストップに配られる。なお、錠プロセスの間に起こるそれによりピーク トルクを損なうことに対する変速機を保護する動的ピーク トルクは、減る。従って多数ドライブが付いている連続的なコンベヤーの取付けで限るトルクのバックストップFXRVおよびFXRTの使用はより小さい次元の変速機の適用を可能にする。
