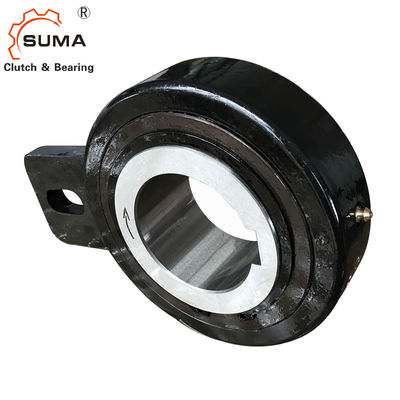

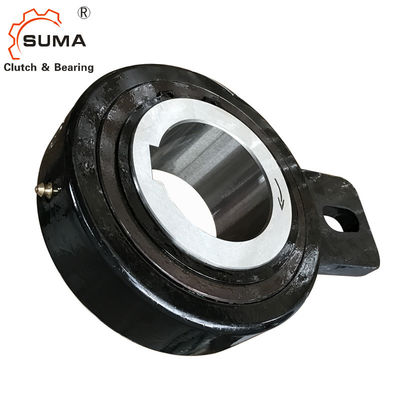

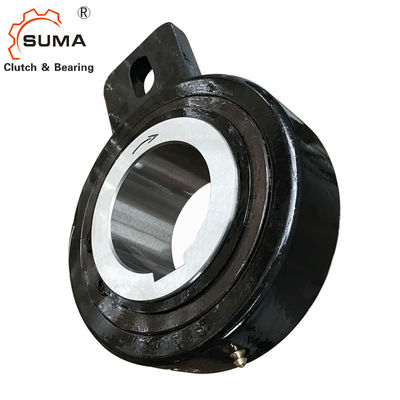

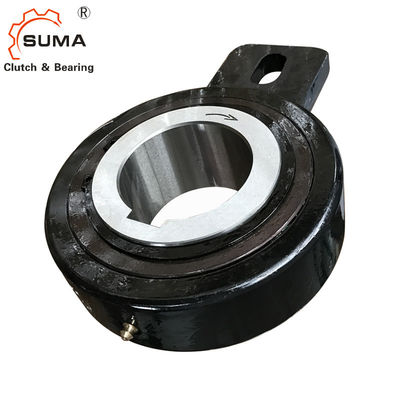

BSEU90-85バケツのバックストップのクラッチはローラー1の方法忍耐を惰性で動かす
特徴
BSEUシリーズ カム クラッチは容易な使用法があるヨーロッパ式のBackstoppingカム クラッチとして発達した。ローラーが小型BSシリーズ カム クラッチと軸受けとして同じを働かせることそれにカム及びローラーの構造がある。
外の競争はトルク腕結合されたただ回転を停止する特別な形が、そう要求されるある。
20のmmからの各々の5つのmmの90のmmにさまざまな退屈させたサイズから正しいモデルを選ぶことができる。工場で使用されるコンベヤーを運ぶ国のエレベーターまたは食糧のためのBackstoppingは推薦である。
外の位置で使用される非常に挨りだらけの環境の状態のBSシリーズ カム クラッチをか傾向があるコンベヤーおよびバケツ エレベーター推薦する。
次元および容量
項目 | BSEU90-85 |
材料 | GCr15 |
穴dia。 | 85のmm |
外dia。 | 190のmm |
幅 | 63のmm |
トルク容量 | 4700 N.m |
制限速度の過剰運転 | 250 r/min |
重量 | 9.265-10.046 kg |
パッケージ | カートン箱、あなたの条件として木箱または |
モデル | 穴サイズ | トルク 容量 (N·m) |
最高。 過剰運転 (r/min) 内部競争 |
D | D2 | L1 | L | B | F | b | N | E | J | W.分 | W. Max | |
Dia (H7) |
キー溝 | |||||||||||||||
BSEU25-20 | 20 | 6×2.8 | 216 | 500 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 1 | 0.999 | 0.948 |
BSEU25-25 | 25 | 8×3.3 | 216 | 500 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 1 | ||
BSEU40-20 | 20 | 6×2.8 | 1,440 | 450 | 118 | 60 | 55 | 15 | 40 | 110 | 15 | 35 | 8 | 1.5 | 3.781 | 3.363 |
BSEU40-25 | 25 | 8×3.3 | 1,440 | 450 | 118 | 60 | 55 | 15 | 40 | 110 | 15 | 35 | 8 | 1.5 | ||
BSEU40-30 | 30 | 1,440 | 450 | 118 | 60 | 55 | 15 | 40 | 110 | 15 | 35 | 8 | 1.5 | |||
BSEU40-35 | 35 | 10×3.3 | 1,440 | 450 | 118 | 60 | 55 | 15 | 40 | 110 | 15 | 35 | 8 | 1.5 | ||
BSEU40-40 | 40 | 12× 3.3 | 1,440 | 450 | 118 | 60 | 55 | 15 | 40 | 110 | 15 | 35 | 8 | 1.5 | ||
BSEU70-45 | 45 | 14×3.8 | 3,140 | 350 | 165 | 90 | 59 | 20 | 80 | 140 | 18 | 35 | 10 | 1.5 | 7.607 | 6.541 |
BSEU70-50 | 50 | 3,140 | 350 | 165 | 90 | 59 | 20 | 80 | 140 | 18 | 35 | 10 | 1.5 | |||
BSEU70-55 | 55 | 16×4.3 | 3,140 | 350 | 165 | 90 | 59 | 20 | 80 | 140 | 18 | 35 | 10 | 2 | ||
BSEU70-60 | 60 | 18×4.4 | 3,140 | 350 | 165 | 90 | 59 | 20 | 80 | 140 | 18 | 35 | 10 | 2 | ||
BSEU70-65 | 65 | 3,140 | 350 | 165 | 90 | 59 | 20 | 80 | 140 | 18 | 35 | 10 | 2 | |||
BSEU70-70 | 70 | 20×4.9 | 3,140 | 350 | 165 | 90 | 59 | 20 | 80 | 140 | 18 | 35 | 10 | 2 | ||
BSEU90-75 | 75 | 4,700 | 250 | 190 | 120 | 63 | 20 | 80 | 165 | 20 | 40 | 15 | 2 | 10.046 | 9.265 | |
BSEU90-80 | 80 | 22×5.4 | 4,700 | 250 | 190 | 120 | 63 | 20 | 80 | 165 | 20 | 40 | 15 | 2 | ||
BSEU90-85 | 85 | 4,700 | 250 | 190 | 120 | 63 | 20 | 80 | 165 | 20 | 40 | 15 | 2 | |||
BSEU90-90 | 90 | 25×5.4 | 4,700 | 250 | 190 | 120 | 63 | 20 | 80 | 165 | 20 | 40 | 15 | 2 |
